1. Jak definiowane są klasy betonu wg EC2?

Pełna analiza akademicka: Klasy wytrzymałości betonu na ściskanie według normy PN-EN 1992-1-1 (Eurokod 2) definiuje się na podstawie wartości charakterystycznej wytrzymałości na ściskanie, oznaczanej symbolem f_ck. Wartość ta odpowiada 5% kwantylowi tolerancji, co oznacza, że z prawdopodobieństwem 95% badany beton osiągnie wytrzymałość wyższą niż deklarowana wartość klasowa. Klasę betonu określa się alfanumerycznym symbolem C f_ck/f_ck,cube, gdzie poszczególne człony oznaczają:

• C (Concrete): Oznaczenie betonu o strukturze normalnej lub ciężkiej. Dla betonów lekkich stosuje się analogiczny symbol LC (Lightweight Concrete).
• f_ck (pierwsza liczba): Wytrzymałość charakterystyczna określona na podstawie niszczącego badania osiowego ściskania próbek walcowych o średnicy 150 mm i wysokości 300 mm, pielęgnowanych i badanych po 28 dniach w warunkach laboratoryjnych.
• f_ck,cube (druga liczba): Wytrzymałość charakterystyczna określona na podstawie niszczącego badania osiowego ściskania próbek kostkowych o wymiarach boku 150 mm, badanych również po 28 dniach twardnienia.

Różnica wartości między próbką walcową a kostkową (np. w klasie C30/37) wynika z efektu skrępowania tarciem na stykach próbek z płytami prasy hydraulicznej, co w przypadku niższych próbek kostkowych sztucznie zawyża wynik siły niszczącej. Eurokod 2 dzieli beton normalny na klasy od C12/15 do C90/105, wprowadzając tym samym wyraźny podział na betony zwykłe oraz betony wysokiej wytrzymałości (BWW/HSC), dla których granica zaczyna się powyżej klasy C50/60.

2. Warunki istnienia belki, słupa i płyty. Czym się różnią?

Pełna analiza akademicka: Eurokod 2 wprowadza ścisłe kryteria geometryczne oraz mechaniczne (związane ze stanem wytężenia i kierunkiem przyłożenia obciążenia), które pozwalają jednoznacznie sklasyfikować element konstrukcyjny do danej grupy. Klasyfikacja ta determinuje wybór właściwych algorytmów obliczeniowych oraz reguł zbrojenia:

• Belka: Definiowana jest jako element liniowy (prętowy) poddany głównie zginaniu, w którym rozpiętość w świetle (L) jest co najmniej 3-krotnie większa od całkowitej wysokości przekroju poprzecznego (h). Zapis matematyczny warunku: L ≥ 3h. Jeżeli ten warunek nie jest spełniony, element traktuje się jako belkę-ściankę (tarczę), w której rozkład naprężeń nie jest liniowy i wymaga stosowania metod opartych na modelach Strut-and-Tie (stężeń i ściągów).
• Płyta: Jest to element powierzchniowy (płaski), obciążony prostopadle do swojej płaszczyzny środkowej, w którym minimalny wymiar w planie (rozpiętość L) jest co najmniej 5-krotnie większy od całkowitej grubości elementu (h), czyli L ≥ 5h. Jeśli warunek ten nie zachodzi, element analizuje się jako blok przestrzenny lub grubą płytę z uwzględnieniem odkształceń od ścinania (teoria Mindlina-Reissnera).
• Słup: Definiowany jest jako element liniowy, którego głównym zadaniem jest przenoszenie sił ściskających wzdłuż osi podłużnej. Geometryczny warunek istnienia słupa wymaga, aby wysokość w świetle lub długość elementu (H) była co najmniej 3-krotnie większa od większego wymiaru poprzecznego (b), czyli H ≥ 3b. Jednocześnie, kryterium mechaniczne określa, że obliczeniowa siła podłużna ściskająca musi spełniać warunek: N_Ed > 0,1 · A_c · f_cd (gdzie A_c to pole przekroju betonu, a f_cd to obliczeniowa wytrzymałość na ściskanie). W przeciwnym wypadku, przy mniejszej sile osiowej, element klasyfikuje się jako belkę lub, przy innych wymiarach, jako ścianę.

Główne różnice: Elementy te różnią się fundamentalnie dominującym stanem naprężenia (belki i płyty pracują w Stanie Granicznym Nośności głównie na zginanie i ścinanie, natomiast słupy na ściskanie, często z uwzględnieniem efektów drugiego rzędu i wyboczenia) oraz proporcjami wymiarowymi (stosunkiem gabarytów przekroju poprzecznego do długości lub rozpiętości geometrycznej elementu).

3. Klasyczna definicja żelbetu

Możliwość powstania i wieloletniego funkcjonowania tego kompozytu warunkują trzy fundamentalne czynniki fizykochemiczne:

1. Przyczepność (adhezja i tarcie): Zapewnia brak poślizgu pręta względem otaczającego go betonu, co gwarantuje ciągłość odkształceń obu materiałów pod obciążeniem. Współcześnie zwiększa się ją poprzez stosowanie prętów profilowanych (żebrowanych).
2. Zbieżność rozszerzalności termicznej: Współczynniki liniowej rozszerzalności termicznej betonu (α_T ≈ 10·10^-6 K^-1) oraz stali (α_T ≈ 12·10^-6 K^-1) są bardzo zbliżone. Zapobiega to powstawaniu niszczących naprężeń wewnętrznych i ścinania na styku materiałów podczas zmian temperatury otoczenia.
3. Ochrona antykorozyjna: Beton, dzięki wysokiej alkaliczności fazy ciekłej w porach (pH na poziomie 12.5–13.5 wywołane przez Ca(OH)₂), tworzy na powierzchni stali zbrojeniowej tzw. warstwę pasywacyjną, chroniącą ją przed utlenianiem (rdzewieniem).

4. Parametry reologiczne betonu (krótki opis)

Pełna analiza akademicka: Zjawiska reologiczne określają zmienne w czasie, długofalowe odkształcenia betonu, które zachodzą pod wpływem fizykochemicznych procesów wewnętrznych oraz stałych oddziaływań zewnętrznych. Stanowią one kluczowy element analizy stanów użytkowej przydatności konstrukcji:

• Skurcz: Jest to zjawisko zmniejszania się objętości (liniowego skracanie) elementu betonowego w czasie, zachodzące całkowicie niezależnie od działania jakichkolwiek obciążeń mechanicznych. Składa się z dwóch zasadniczych komponentów: skurczu autogenicznego, który zachodzi w fazie wiązania i wczesnego twardnienia na skutek chemicznej redukcji objętości produktów hydratacji cementu, oraz skurczu przez wysychanie, będącego procesem długotrwałym, wywołanym migracją i odparowywaniem wolnej wody kapilarnej z wnętrza betonu do suchego otoczenia. Skurcz wywołuje niekorzystne naprężenia rozciągające w przypadku ograniczenia swobody odkształceń, prowadząc do powstawania rys skurczowych.
• Pęcznienie: Stanowi zjawisko całkowicie odwrotne do skurczu. Polega na stopniowym przyroście objętości stwardniałego betonu, który zachodzi w sytuacji stałego, bezpośredniego kontaktu elementu z wodą lub w środowisku o wilgotności względnej bliskiej 100%. Wynika ono z absorpcji cząsteczek wody przez struktury żelu cementowego (żelu C-S-H) i rozpychania porów kapilarnych. Wartości odkształceń z tytułu pęcznienia są zazwyczaj znacznie mniejsze od odkształceń skurczowych.
• Pełzanie: Definiuje się jako powolny, ciągły przyrost odkształceń plastycznych (niesprężystych) betonu w czasie, zachodzący pod wpływem długotrwałego, stale działającego obciążenia zewnętrznego, wywołującego stałe naprężenia ściskające (σ = const). Odkształcenie z tytułu pełzania po kilku latach może być nawet 2- do 4-krotnie większe od początkowego odkształcenia natychmiastowego. Mechanizm pełzania wiąże się z lepkim przepływem wody żelowej w strukturze zaczynu cementowego oraz mikropęknięciami pod stałym naciskiem. W praktyce inżynierskiej pełzanie prowadzi do drastycznego zwiększenia ugięć belek i płyt w czasie, a także do redystrybucji naprężeń (np. spadku naprężeń w betonie i ich wzrostu w stali).

5. Definicja i znaczenie współczynnika sprężystości betonu (chwilowego i średniego)

Pełna analiza akademicka: Beton nie jest materiałem idealnie sprężystym – jego wykres naprężenie-odkształcenie (σ−ε) ma charakter nieliniowy już od niskich poziomów wytężenia. Z tego względu w normie PN-EN 1992-1-1 wprowadza się różne definicje modułów sprężystości, opisujące sztywność materiału w zależności od sposobu i czasu przyłożenia obciążenia:

• Styczny (chwilowy) moduł sprężystości (E_c): Jest definiowany geometrycznie jako tangens kąta nachylenia prostej stycznej do krzywej pierwotnego odkształcenia w początku układu współrzędnych (σ = 0). Reprezentuje on czysto sprężystą, natychmiastową odpowiedź sztywnościową betonu na obciążenia o charakterze krótkotrwałym, dynamicznym, sejsmicznym lub uderzeniowym, w których efekty plastyczne nie zdążyły się ujawnić. Eurokod 2 pozwala na szacowanie tego modułu na podstawie relacji empirycznej: E_c = 1,05 · E_cm.
• Średni sieczny moduł sprężystości (E_cm): Definiowany jest jako tangens kąta nachylenia linii siecznej, łączącej początek układu współrzędnych (σ = 0) z punktem na krzywej nieliniowej odpowiadającym poziomowi naprężeń równemu 40% średniej wytrzymałości betonu na ściskanie (σ = 0,4 · f_cm). Moduł ten uwzględnia już pewien udział początkowych odkształceń nieodwracalnych (mikrospękań) towarzyszących standardowemu procesowi obciążania elementów konstrukcji. Wartości E_cm dla poszczególnych klas betonu podane są w tabeli 3.1 normy EC2.
• Znaczenie projektowe: Współczynniki sprężystości są kluczowymi parametrami wejściowymi w mechanice konstrukcji żelbetowych. Decydują one o globalnej sztywności elementów konstrukcyjnych. Są bezwzględnie wymagane do weryfikacji Stanów Granicznych Użytkowalności (SGU) – służą do wyznaczania rzeczywistych ugięć stropów i belek, obliczania szerokości rozwarcia rys oraz określania sztywności fazy sprężystej w analizie statycznej konstrukcji statycznie niewyznaczalnych (hiperstatycznych).

6. Czym jest podstawowa długość zakotwienia i z czym się wiąże?

Pełna analiza akademicka: Podstawowa długość zakotwienia, oznaczana w Eurokodzie 2 jako l_b,rqd, jest definiowana jako długość odcinka zakotwienia wymagana do przeniesienia stałej siły osiowej równej obliczeniowej nośności pręta przy pełnym wykorzystaniu granicy plastyczności stali (A_s · f_yd). Wartość tę wyznacza się z warunku równowagi sił: siła rozciągająca pręt musi zostać w pełni zrównoważona przez wypadkową siłę przyczepności działającą na pobocznicy tego pręta.

Podstawowy wzór normowy ma postać:

l_b,rqd = (Ø / 4) · (f_yd / f_bd)

Zjawisko to wiąże się bezpośrednio z następującymi czynnikami i parametrami:

• Średnica pręta (Ø): Im większa średnica pręta, tym większa długość zakotwienia jest wymagana (stosunek pola przekroju do obwodu rośnie liniowo wraz ze średnicą).
• Wytężenie stali (f_yd): Wyższa klasa stali i większe naprężenia obliczeniowe wymagają dłuższego odcinka do bezpiecznego przekazania siły.
• Graniczne naprężenia przyczepności (f_bd): Parametr ten decyduje o efektywności zakotwienia. Zależy on bezpośrednio od:
  • Wytrzymałości betonu na rozciąganie (f_ctd): Wyższa klasa betonu zapewnia większą odporność na ścinanie i rozłupanie wokół pręta, co skraca wymaganą długość.
  • Warunków przyczepności (tzw. warunki dobre i złe): Zależą od położenia pręta w elemencie podczas betonowania. W elementach wysokich pręty górne mają gorszą przyczepność (strefa ucieczki wody i pęcherzyków powietrza), co wydłuża l_b,rqd.
  • Rodzaju powierzchni pręta: Pręty żebrowane wykazują znacznie wyższe f_bd w porównaniu do gładkich.

7. Co zapewnia odpowiednią przyczepność betonu do stali (4 zjawiska)?

Pełna analiza akademicka: Przyczepność na styku faz beton-stal jest warunkiem koniecznym do istnienia żelbetu jako kompozytu. Przenoszenie naprężeń ścinających z matrycy na zbrojenie odbywa się poprzez kombinację czterech zjawisk o różnym charakterze i różnej roli w procesie niszczenia:

1. Adhezja (czyste sklejenie / czepność pierwotna): Wynika z oddziaływań międzycząsteczkowych i fizykochemicznego połączenia zaczynu cementowego z powierzchnią pręta stalowego podczas procesu wiązania. Jest to połączenie sztywne, ale bardzo kruche – ulega całkowitemu zniszczeniu już przy minimalnym poślizgu pręta (przy naprężeniach rzędu 0,5–1,0 MPa).
2. Tarcie (opór cierny): Pojawia się natychmiast po zerwaniu więzów adhezyjnych i wywołane jest względnym przesunięciem chropowatego pręta względem otaczających go ścianek betonu. Siła tarcia zależy bezpośrednio od współczynnika tarcia stali o beton oraz od docisku promieniowego.
3. Skurcz betonu (efekt zaciskania): Beton twardniejąc zmniejsza swoją objętość (skurcz fizykochemiczny i przez wysychanie). Ponieważ proces ten jest ograniczony przez sztywny pręt zbrojeniowy, w betonie wokół pręta generują się silne naprężenia promieniowe ściskające (efekt "obciskania" pręta). Zjawisko to bezpośrednio multiplikuje opór tarcia opisany w punkcie poprzednim.
4. Opór mechaniczny (zazębienie): Wynika z mechanicznego oparcia się poprzecznych występów (żeber) pręta profilowanego o mikro-wsporniki betonowe uformowane między żebrami. Jest to zdecydowanie najważniejszy komponent przyczepności we współczesnym żelbecie. Odpowiada za około 75-80% całkowitej nośności zakotwienia prętów żebrowanych, umożliwiając bezpieczną pracę konstrukcji po zniszczeniu adhezji, aż do momentu ścięcia betonu międzyżebrowego lub rozłupania otuliny.

8. Jakie są przypadki fazy III – zniszczenia (4 do wymienienia)?

Pełna analiza akademicka: Faza III w teorii żelbetu odpowiada osiągnięciu przez przekrój zginany pełnej nośności granicznej (Stan Graniczny Nośności - SGN). Charakteryzuje się ona silnie nieliniowym (plastycznym) rozkładem naprężeń w betonie (model paraboli i prostokąta lub prostokąta) oraz osiągnięciem odkształceń granicznych w materiałach: ε_cu3 = 3,5‰ dla betonu normalnego oraz ε_ud dla stali. Przebieg i charakter zniszczenia zależy od relacji rzeczywistego stopnia zbrojenia do stopnia granicznego (zrównoważonego):

1. Przypadek 1: Zniszczenie plastyczne / ciągliwe (przekrój optymalnie zbrojony / niedozbrojony normalnie): Występuje, gdy stopień zbrojenia jest mniejszy od granicznego (ρ < ρ_lim). W pierwszej kolejności następuje osiągnięcie granicy plastyczności w stali rozciąganej (ε_s ≥ ε_yd), co powoduje gwałtowny wzrost odkształceń, otwarcie rys i uniesienie osi obojętnej. Następnie dochodzi do wtórnego zmiażdżenia strefy ściskanej betonu (ε_c = ε_cu). Zniszczenie jest sygnalizowane i bezpieczne.
2. Przypadek 2: Zniszczenie kruche / nagłe (przekrój przeuzbrojony): Zachodzi, gdy ilość stali rozciąganej przekracza wartość graniczną (ρ > ρ_lim). Ze względu na zbyt dużą sztywność zbrojenia, stal nie osiąga granicy plastyczności (ε_s < ε_yd). Zniszczenie następuje w sposób gwałtowny, bez wcześniejszych ostrzeżeń (małe ugięcia, wąskie rysy), poprzez nagłe zmiażdżenie betonu w strefie ściskanej po osiągnięciu odkształceń granicznych ε_cu. Projektowanie takich przekrojów jest zabronione przez normy.
3. Przypadek 3: Zniszczenie zrównoważone (graniczne): Jest to przypadek teoretyczny, stanowiący granicę między sekcją niedozbrojoną a przeuzbrojoną (ρ = ρ_lim). Zniszczenie następuje w wyniku jednoczesnego osiągnięcia odkształceń granicznych przez oba materiały: stal osiąga dokładnie granicę plastyczności (ε_s = ε_yd) w tym samym momencie, w którym skrajne włókna betonu osiągają odkształcenie niszczące (ε_c = ε_cu).
4. Przypadek 4: Zniszczenie pozorne / gwałtowne przez zerwanie (przekrój niedozbrojony skrajnie): Pojawia się, gdy stopień zbrojenia elementu jest niższy od minimalnego stopnia zbrojenia wymaganego przez normę (ρ < ρ_min). W takim przekroju nośność elementu niepękniętego (faza I) jest wyższa niż nośność elementu z rysą (faza II). W momencie przekroczenia wytrzymałości betonu na rozciąganie (f_ctm) dochodzi do natychmiastowego, gwałtownego zerwania prętów stalowych, ponieważ siła przejęta z pękniętego betonu przewyższa wytrzymałość zbrojenia na rozciąganie.

9. Opisz pracę fazy belki

Pełna analiza akademicka: Analiza stanów naprężenia i odkształcenia w zginanym elemencie żelbetowym pod wzrastającym momentem zginającym pozwala wyróżnić trzy charakterystyczne etapy (fazy) pracy przekroju:

• Faza I – Stan przed zarysowaniem (Faza sprężysta): Występuje przy niskich wartościach obciążenia. Zarówno beton w strefie ściskanej, jak i rozciąganej, a także stal zbrojeniowa, zachowują się w sposób liniowo-sprężysty (obowiązuje prawo Hooke'a). Rozkład naprężeń w przekroju jest liniowy. Faza ta trwa do momentu, w którym naprężenia rozciągające w skrajnych włóknach betonu osiągają średnią wytrzymałość betonu na rozciąganie przy zginaniu (σ_ct = f_ctm,fl). Wyróżnia się fazę Ia, będącą bezpośrednią granicą zarysowania.

• Faza II – Stan po zarysowaniu (Faza eksploatacyjna): Rozpoczyna się natychmiast po przekroczeniu wytrzymałości betonu na rozciąganie. W strefie rozciąganej powstają rysy, a beton w tych miejscach całkowicie przestaje przenosić naprężenia rozciągające – cała siła rozciągająca zostaje gwałtownie przekazana na pręty stalowe. Oś obojętna przekroju przemieszcza się w górę (w stronę strefy ściskanej). W strefie ściskanej beton nadal pracuje w zakresie bliskim sprężystemu, choć przy wyższych obciążeniach ujawnia się nieliniowość (faza IIa). Faza II jest stanem, w którym konstrukcja znajduje się przez cały okres swojej normalnej eksploatacji. Służy do weryfikacji SGU (obliczanie ugięć i rozwarcia rys).

• Faza III – Stan graniczny (Faza niszczenia): Odpowiada wyczerpaniu nośności elementu i osiągnięciu Stanu Granicznego Nośności (SGN). Pod wpływem bardzo dużych momentów zginających naprężenia w materiałach osiągają wartości graniczne. Rozkład naprężeń ściskających w betonie staje się wyraźnie nieliniowy (przyjmuje kształt paraboli i prostokąta), a w stali rozciąganej dochodzi do uplastycznienia (osiągnięcia obliczeniowej granicy plastyczności f_yd). Zniszczenie przekroju (faza IIIa) następuje po osiągnięciu przez beton granicznego odkształcenia skrócenia (ε_cu = 3,5‰ dla betonów klas ≤ C50/60) lub, w rzadkich przypadkach, przez zerwanie stali.

10. Scharakteryzuj SGN i SGU w ujęciu EC2

Pełna analiza akademicka: Projektowanie konstrukcji żelbetowych według Eurokodu 2 opiera się na metodzie współczynników częściowych, w której niezawodność budowli gwarantuje się poprzez niezależne sprawdzenie dwóch rodzajów stanów granicznych:

• SGN – Stany Graniczne Nośności (Ultimate Limit States - ULS): Mają charakter krytyczny, ponieważ wiążą się bezpośrednio z bezpieczeństwem życia ludzi oraz bezpieczeństwem strukturalnym samej konstrukcji. Sprawdzenie SGN ma na celu wykluczenie jakiegokolwiek ryzyka katastrofy budowlanej. EC2 nakazuje weryfikację SGN w następujących przypadkach:
  • Utrata równowagi statycznej konstrukcji jako ciała sztywnego (stan EQU).
  • Zniszczenie wewnętrzne lub nadmierne odkształcenie elementów bądź ich przekrojów (stan STR).
  • Zniszczenie podłoża gruntowego (stan GEO).
  • Zniszczenie wywołane procesem zmęczenia materiału (stan FAT).
  Charakterystyka obliczeniowa: W obliczeniach SGN stosuje się **obliczeniowe wartości obciążeń** (zwiększone o współczynniki częściowe np. γ_G=1,35, γ_Q=1,50) oraz **obliczeniowe wytrzymałości materiałów** zmniejszone o współczynniki materiałowe (dla sytuacji trwałych: γ_c=1,5 dla betonu, γ_s=1,15 dla stali).
• SGU – Stany Graniczne Użytkowalności (Serviceability Limit States - SLS): Dotyczą kryteriów związanych z prawidłowym funkcjonowaniem konstrukcji w warunkach codziennej eksploatacji, zapewnieniem komfortu użytkowników oraz estetyki i trwałości obiektu. W ramach SGU według EC2 weryfikuje się:
  • Ograniczenie naprężeń: Zapobiega powstawaniu rys podłużnych oraz nadmiernemu pełzaniu nieliniowemu.
  • Kontrola zarysowania: Sprawdzenie, czy obliczeniowa szerokość rys (w_k) nie przekracza wartości granicznych (zwykle 0.3 mm lub 0.4 mm w zależności od klasy ekspozycji), co chroni zbrojenie przed korozją.
  • Ograniczenie ugięć: Zapewnia, że ugięcia belek i stropów nie uszkodzą sąsiednich elementów (np. ścianek działowych) i nie wywołają dyskomfortu u ludzi (standardowy limit to L/250 lub L/500).
  Charakterystyka obliczeniowa: W obliczeniach SGU stosuje się **charakterystyczne wartości obciążeń** (współczynniki γ_F = 1,0) w odpowiednich kombinacjach (charakterystycznej, częstej lub quasi-stałej) oraz nominalne charakterystyki materiałowe, uwzględniające reologię betonu.

11. Scharakteryzuj sytuacje obliczeniowe i czym się różnią

Pełna analiza akademicka: Sytuacje obliczeniowe według zasad Eurokodu określają warunki, w jakich konstrukcja musi spełniać swoje funkcje projektowe. Odzwierciedlają one fizyczne okoliczności, w których obiekt może się znaleźć w różnych przedziałach czasu. Klasyfikuje się je na cztery grupy:

1. Sytuacje trwałe (Persistent): Odnoszą się do warunków normalnego, standardowego użytkowania konstrukcji w założonym okresie eksploatacji (z reguły 50 lat dla budynków). Obejmują stałe obciążenia użytkowe, klimatyczne oraz standardowe warunki środowiskowe.
2. Sytuacje przejściowe (Transient): Odnoszą się do tymczasowych warunków mających zastosowanie do konstrukcji (trwających znacznie krócej niż założony okres eksploatacji obiektu). Typowymi przykładami są fazy wznoszenia budynku, etapy montażu prefabrykatów, zmiana schematów statycznych podczas betonowania czy realizacja prac remontowych.
3. Sytuacje wyjątkowe (Accidental): Dotyczą wystąpienia zdarzeń losowych, gwałtownych i trudnych do przewidzenia o charakterze ekstremalnym. Zalicza się do nich wybuchy (np. gazu), uderzenia pojazdów w elementy nośne, pożar czy skutki katastrofalnych powodzi.
4. Sytuacje sejsmiczne (Seismic): Obejmują warunki, w których konstrukcja podlega oddziaływaniom wywołanym wstrząsami sejsmicznymi (drganiami podłoża).

Główne różnice metodologiczne: Sytuacje te różnią się zasadniczo trzema aspektami:

• Współczynniki częściowe dla obciążeń (γ_F): W sytuacjach trwałych i przejściowych obciążenia zmienne mnoży się przez surowe współczynniki bezpieczeństwa (γ_Q=1,5). W sytuacjach wyjątkowych obciążenie wyjątkowe przyjmuje się z mnożnikiem 1,0, a towarzyszące mu obciążenia zmienne są silnie redukowane za pomocą współczynników kombinacyjnych (ψ₁ lub ψ₂).
• Współczynniki częściowe dla materiałów (γ_M): Dla sytuacji trwałych i przejściowych stosuje się standardowe zabezpieczenie marginesu wytrzymałości materiałów (γ_c=1,5; γ_s=1,15). Z kolei dla sytuacji wyjątkowych dopuszcza się znacznie mniejsze marginesy bezpieczeństwa (ze względu na niskie prawdopodobieństwo jednoczesnego wystąpienia katastrofy i wad materiałowych), stąd współczynniki ulegają obniżeniu do wartości: γ_c=1,2 dla betonu oraz γ_s=1,0 dla stali.
• Geometria i schemat statyczny: W sytuacjach przejściowych (np. montażowych) konstrukcja ma często zupełnie inne podparcie, mniejszą wytrzymałość betonu (wczesne fazy dojrzewania) i inny rozkład sił wewnętrznych niż w docelowej sytuacji trwałej.

12. Jakie przekroje stali można spotkać w zbrojeniu konstrukcji żelbetowych?

Pełna analiza akademicka: Pod pojęciem przekrojów stali zbrojeniowej w ujęciu inżynierskim rozumie się zarówno geometrię powierzchni pojedynczych prętów, jak i konfigurację funkcjonalną całych układów zbrojenia w elemencie betonowym:

Pod względem geometrii powierzchni zewnętrznej wyróżnia się dwa podstawowe rodzaje przekrojów:

• Pręty o przekroju kołowym gładkim: Posiadają jednolitą, gładką powierzchnię pobocznicy. Charakteryzują się niską przyczepnością pierwotną do betonu (zależną głównie od adhezji). Współcześnie ich stosowanie jest bardzo ograniczone przez normy projektowe – nie wolno ich stosować jako głównego zbrojenia nośnego w elementach zginanych i ściskanych. Spotykane są jako stal niskich klas (np. dawne klasy A-0, A-I) wykorzystywana na strzemiona konstrukcyjne, przewiązki lub jako elementy pomocnicze i montażowe.
• Pręty o przekroju kołowym żebrowanym (profilowanym): Stanowią absolutny standard we współczesnym budownictwie betonowym (stal klasy A-III, A-IIIN, a wg obecnych specyfikacji m.in. gatunki B500SP, B500B). Na swojej powierzchni posiadają uformowane w procesie walcowania żebra poprzeczne (skośne względem osi podłużnej) oraz opcjonalnie żebra podłużne. Taka geometria drastycznie zwiększa przyczepność mechaniczną do betonu poprzez efekt klinowania i zazębienia (patrz pytanie 7). Układ i kąt nachylenia żeber pozwala ponadto identyfikować hutę i gatunek stali.

Biorąc pod uwagę formę dostawy i technologię wykonania, wyróżnia się przekroje:

• Pręty pojedyncze: O średnicach nominalnych z zakresu od 6 mm do nawet 32 mm (a w konstrukcjach inżynierskich masywnych do 40 mm), łączone poprzez zakłady, spawanie lub sprzęgła mechaniczne (gwintowane).
• Siatki zgrzewane (maty): Układy prostopadłych prętów gładkich lub żebrowanych połączonych fabrycznie za pomocą zgrzewania oporowego. Stosowane masowo do zbrojenia powierzchniowego płyt stropowych, ścian oporowych czy wylewek podłogowych w celu skrócenia czasu montażu.

W ujęciu strukturalnym elementu żelbetowego, w przekroju poprzecznym belki spotyka się:

1. Zbrojenie podłużne nośne: Umieszczane w strefach rozciąganych (np. na dole belki wolnopodpartej), odpowiadające za przenoszenie momentów zginających.

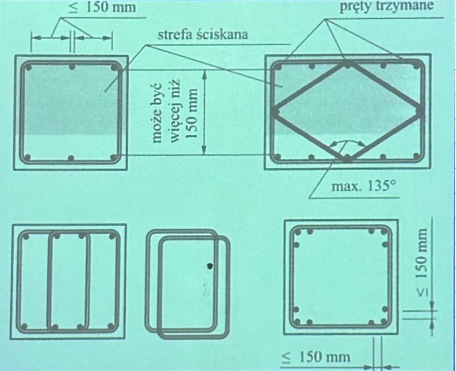

2. Zbrojenie poprzeczne (Strzemiona): Pręty otaczające zbrojenie podłużne, ukształtowane w zamknięte lub otwarte pętle (przekroje prostokątne, wielocięte), które odpowiadają za przenoszenie sił ścinających oraz zabezpieczają pręty ściskane przed wyboczeniem.
3. Zbrojenie montażowe (górne/szkieletowe): Pręty podłużne instalowane w celu stabilizacji pozycji strzemion podczas betonowania i montażu klatki zbrojeniowej.

13. Na czym polega metoda NL i OP dla betonu?

Pełna analiza akademicka: Eurokod 2 dopuszcza różne zaawansowane metody analizy statycznej konstrukcji, które odchodzą od klasycznej i często nieekonomicznej teorii liniowo-sprężystej:

• Metoda NL (Analiza Nieliniowa): Stosowana jest w celu precyzyjnego określenia zachowania konstrukcji w całym zakresie obciążeń, aż do zniszczenia. W metodzie tej równania równowagi i ciągłości odkształceń formułuje się z uwzględnieniem rzeczywistych, nieliniowych charakterystyk materiałowych (nieliniowy wykres σ−ε betonu, faza zarysowana, płynięcie stali). Analiza NL pozwala uchwycić zjawisko **redystrybucji sił wewnętrznych** – gdy jeden przekrój ulega zarysowaniu lub uplastycznieniu, jego sztywność spada, a przyrosty momentów zginających są samoczynnie przekazywane na mniej wytężone, sztywniejsze strefy konstrukcji. Metoda ta jest również kluczowa przy analizie efektów drugiego rzędu (wyboczenie smukłych słupów), gdzie deformacja geometryczna elementu drastycznie zmienia wartości momentów obliczeniowych.
• Metoda OP (Analiza Plastyczna / Metoda Nośności Granicznej): Ma zastosowanie głównie do sprawdzania Stanu Granicznego Nośności (SGN) układów statycznie niewyznaczalnych (np. ciągłych płyt i belek). Opiera się na założeniu, że materiały posiadają idealną lub ograniczoną zdolność do odkształceń plastycznych. W miarę wzrostu obciążenia, w przekrojach najbardziej wytężonych (np. nadpodporowych) moment osiąga wartość nośności plastycznej, tworząc tzw. **przegub plastyczny**. Przekrój ten obraca się pod stałym momentem, a konstrukcja pracuje dalej, dopóki nie utworzy się wystarczająca liczba przegubów zmieniająca układ w mechanizm geometrycznie zmienny (ruchomy). Metoda ta pozwala na znaczne oszczędności zbrojenia, jednak EC2 nakłada tu surowe obostrzenia dotyczące zapewnienia odpowiedniej ciągliwości stali zbrojeniowej (klasy B lub C) oraz rotacji przegubów.

14. Jakie charakterystyki odkształceniowo-naprężeniowe (wykres σ−ε) można wykorzystywać w obliczeniach betonu?

Pełna analiza akademicka: Do wyznaczania nośności przekrojów poddanych zginaniu lub ściskaniu, Eurokod 2 definiuje cztery oficjalne relacje pomiędzy naprężeniem ściskającym σ_c a odkształceniem skrócenia ε_c betonu:

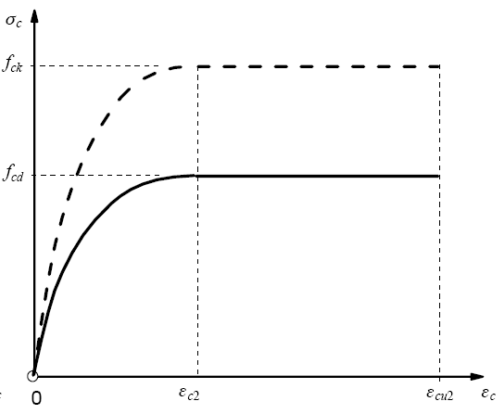

1. Wykres paraboliczno-prostokątny (tzw. parabola madrycka): Jest to podstawowy i najbardziej zbliżony do rzeczywistości model obliczeniowy. Składa się z paraboli stopnia n (gdzie dla betonów klas ≤ C50/60 wykładnik n = 2) w zakresie odkształceń od 0 do ε_c2 = 2‰, gdzie naprężenie osiąga wartość obliczeniową f_cd. Powyżej tej wartości, aż do odkształcenia granicznego ε_cu2 = 3,5‰, naprężenie pozostaje stałe (odcinek prostokątny, plastyczny).

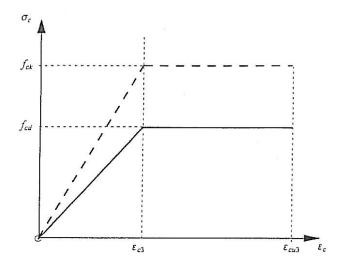

2. Wykres biliniowy (odcinek skośny i poziomy / trapezowy): Stanowi uproszczenie wykresu paraboliczno-prostokątnego. W zakresie odkształceń od 0 do ε_c3 = 1,75‰ zakłada się idealnie liniowy (sprężysty) przyrost naprężeń aż do wartości f_cd. Następnie występuje pozioma półka doskonałej plastyczności kończąca się na odkształceniu niszczącym ε_cu3 = 3,5‰. Jest prostszy w implementacji matematycznej.

3. Wykres prostokątny (uproszczony blok naprężeń): Jest to model o najwyższych walorach praktycznych, powszechnie stosowany w obliczeniach ręcznych. Zakłada się w nim, że naprężenie w strefie ściskanej ma stałą wartość równą η · f_cd, ale działa na celowo zmniejszonej (efektywnej) wysokości strefy ściskanej równej λ · x (gdzie x to rzeczywista pozycja osi obojętnej). Dla betonów zwykłych parametry te wynoszą odpowiednio η = 1,0 oraz λ = 0,8. Rozwiązanie to daje wyniki zbieżne z parabolą, upraszczając całkowanie naprężeń do prostej bryły.
4. Wykres nieliniowy ogólny (funkcja Sargin'a): Opisany specyficznym równaniem matematycznym (zależnym od modułu E_cm oraz odkształcenia ε_c1), w którym występuje wyraźny spadek naprężeń (tzw. gałąź zstępująca) po przekroczeniu wytrzymałości maksymalnej. Zgodnie z wytycznymi EC2, ten model **nie jest stosowany** do wymiarowania pojedynczych przekrojów w SGN, lecz jest obligatoryjny w globalnej analizie nieliniowej (NL) całych konstrukcji.

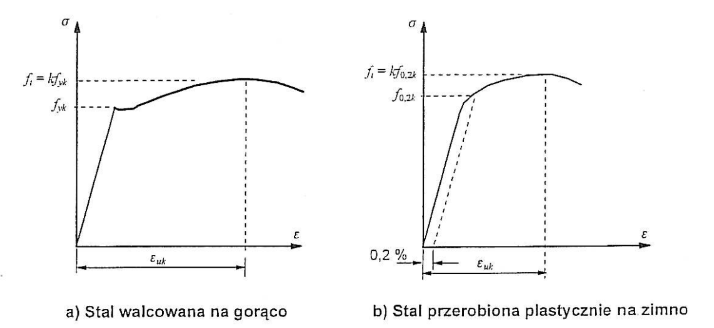

15. Na czym polega metoda NL i OP dla stali zbrojeniowej?

Pełna analiza akademicka: Koncepcje analizy nieliniowej (NL) oraz plastycznej (OP) w odniesieniu do zbrojenia stalowego definiują zasady modelowania matematycznego stali i jej zdolności dysypacji energii w stanach granicznych:

• Metoda NL (Analiza Nieliniowa z uwzględnieniem wzmocnienia stali): W zaawansowanych obliczeniach globalnych konstrukcji żelbetowych, rzeczywiste zachowanie stali opisuje się za pomocą modeli uwzględniających jej **wzmocnienie pokonstrukcyjne**. Wykres przyjmuje postać linii skośnej w fazie sprężystej (moduł E_s ≈ 200 GPa), a po przekroczeniu granicy plastyczności przechodzi w linię o mniejszym nachyleniu, odzwierciedlającą wzrost naprężeń (σ_s > f_yk) towarzyszący dużym odkształceniom plastycznym. Maksymalne naprężenie osiąga wartość f_tk przy odkształceniu ε_uk. Uwzględnienie wzmocnienia stali w metodzie NL pozwala na dokładniejszą ocenę ugięć, szerokości rys oraz rzeczywistego zapasu nośności konstrukcji przed jej fizycznym zerwaniem.
• Metoda OP (Analiza Plastyczna – model idealnie plastyczny): W klasycznym inżynierskim wymiarowaniu przekrojów (SGN) oraz w analizie przegubów plastycznych, charakterystykę stali upraszcza się do modelu **biliniowego bez wzmocnienia**. Po osiągnięciu obliczeniowej granicy plastyczności (f_yd = f_yk / γ_s), naprężenia w zbrojeniu są limitowane i stałe (σ_s = f_yd), niezależnie od dalszego przyrostu odkształceń. Taki model gwarantuje, że stal zachowuje się jak "idealny przegub", umożliwiając płynną redystrybucję momentów zginających w konstrukcji. Kluczowym parametrem w metodzie OP jest **ciągliwość stali** – Eurokod 2 ściśle nakazuje sprawdzanie klasy ciągliwości zbrojenia. Do analizy plastycznej dopuszcza się wyłącznie stal klasy B lub C, charakteryzującą się wysoką wartością odkształcenia granicznego (ε_uk ≥ 5,0‰ dla klasy B i ≥ 7,5‰ dla klasy C), co wyklucza ryzyko kruchego zerwania pręta w obracającym się przegubie plastycznym.

16. Zdefiniować pojęcie otulenia i otuliny oraz opisać od czego zależą te wielkości

Pełna analiza akademicka: Prawidłowe zdefiniowanie i wykonanie warstwy ochronnej betonu wokół prętów stalowych jest fundamentalnym warunkiem zapewnienia trwałości, odporności ogniowej oraz pełnej współpracy mechanicznej w żelbecie:

• Definicje:
  • Otulina (warstwa otulająca): Jest to fizyczna objętość i struktura betonu zlokalizowana pomiędzy zewnętrznymi krawędziami elementu a powierzchnią prętów zbrojeniowych (zarówno podłużnych, jak i poprzecznych).
  • Otulenie (c): Jest to geometryczny, najmniejszy wymiar liniowy mierzony od skrajnej, zewnętrznej powierzchni pręta zbrojeniowego (w praktyce najczęściej od zewnętrznej krawędzi strzemienia) do najbliższej powierzchni elementu betonowego.
• Składniki otulenia nominalnego (c_nom): W projektowaniu wg EC2 poszukuje się wartości nominalnej, którą wprowadza się na rysunkach konstrukcyjnych. Wyznacza się ją ze wzoru:

  c_nom = c_min + Δc_dev

  Gdzie c_min to minimalne otulenie wymagane ze względów konstrukcyjnych i środowiskowych, a Δc_dev to naddatek projektowy na odchyłki wykonawcze (w standardowych warunkach wznoszenia monolitycznego przyjmuje się Δc_dev = 10 mm).
• Czynniki warunkujące wielkość otulenia: Wartość minimalna c_min jest wybierana jako większa z warunków: c_min = max {c_min,b ; c_min,dur ; 10 mm}. Wskazuje to bezpośrednio na czynniki zależne:
  1. Średnica zbrojenia (warunek przyczepności c_min,b): Aby beton mógł prawidłowo otoczyć pręt i rozwinąć pełne siły przyczepności bez rozłupywania otuliny, otulenie nie może być mniejsze niż średnica pręta pojedynczego (c_min,b ≥ Ø) lub średnica zastępcza dla wiązek prętów.
  2. Klasa ekspozycji środowiskowej (warunek trwałości c_min,dur): Jest to kluczowy czynnik chemiczny i fizyczny. W zależności od agresywności środowiska (np. XC1-XC4 dla karbonatyzacji, XD1-XD3 dla chlorków, XS dla środowiska morskiego), norma narzuca minimalną grubość szczelnego betonu, jaka musi blokować dostęp agresywnych czynników do stali w założonym okresie eksploatacji (np. dla klasy XC3 standardowo c_min,dur = 25 mm).
  3. Klasa konstrukcji: Standardowo projektuje się obiekty na 50 lat (klasa konstrukcji S4). Zmiana okresu użytkowania (np. do 100 lat w klasie S6) skutkuje obligatoryjnym zwiększeniem otulenia o kolejne milimetry.
  4. Zabezpieczenie przeciwpożarowe: Grubość otulenia wpływa bezpośrednio na czas, w jakim wysoka temperatura podczas pożaru dotrze do rdzenia stalowego, powodując spadek jego granicy plastyczności. Wyższe wymagania odporności ogniowej sekcji (np. R60, R120) wymuszają celowe zwiększenie otulenia zbrojenia.

17. Jak definiowana jest odporność ogniowa elementów konstrukcyjnych i do czego służy?

Pełna analiza akademicka: Odporność ogniowa według Eurokodów (w tym PN-EN 1992-1-2 dla konstrukcji betonowych) to zdolność określonego elementu bądź całego ustroju nośnego do zachowania parametrów eksploatacyjnych w warunkach oddziaływania pożaru standardowego (opisanego krzywą temperatura-czas). Czas ten mierzy się w minutach od momentu wybuchu pożaru do osiągnięcia jednego z granicznych kryteriów wydzielonych normowo:

• R (Nośność ogniowa / Resistance): Zdolność elementu do przeniesienia obciążeń obliczeniowych w warunkach pożaru bez utraty stateczności strukturalnej (np. nadmiernego ugięcia czy mechanicznego zniszczenia). Jest to kluczowe kryterium dla słupów, belek i stropów.
• E (Szczelność ogniowa / Integrity): Zdolność elementu oddzielającego (np. ściany, stropu) do powstrzymania przejścia płomieni lub gorących gazów na stronę nieobjętą pożarem (brak pęknięć i szczelin przepuszczających ogień).
• I (Izolacyjność ogniowa / Insulation): Zdolność elementu rozdzielającego do ograniczenia przyrostu temperatury na powierzchni nienarażonej na działanie ognia (zwykle średnio o 140°C i maksymalnie o 180°C powyżej temperatury początkowej), co zapobiega samozapłonowi materiałów w sąsiednich strefach.

W klasyfikacji inżynierskiej symbole te łączy się z czasem (np. REI 90 dla stropu, R 120 dla słupa). Zastosowanie i cel: Wyznaczanie odporności ogniowej służy spełnieniu nadrzędnych warunków bezpieczeństwa pożarowego obiektów budowlanych. Pozwala na: bezpieczną ewakuację użytkowników budynku, zabezpieczenie działań ratowniczo-gaśniczych straży pożarnej, uniemożliwienie przedwczesnego zawalenia się obiektu w trakcie akcji oraz minimalizację strat ekonomicznych właściciela budowli. W ujęciu żelbetowym odporność ogniową zapewnia się głównie poprzez odpowiednie zwiększenie grubości otulenia nominalnego (c_nom) oraz minimalnych wymiarów gabarytowych przekroju poprzecznego elementów.

18. Co to stopień zbrojenia i do czego służy?

Pełna analiza akademicka: Stopień zbrojenia jest jednym z najważniejszych wskaźników charakteryzujących nasycenie elementu kompozytowego stalą. W zależności od analizowanego zagadnienia wyróżnia się dwa główne sposoby jego definiowania:

1. Geometryczny (całkowity) stopień zbrojenia (ρ_g): Stosowany głównie dla elementów ściskanych (słupów), gdzie zbrojenie podłużne współpracuje z całą powierzchnią betonu:

   ρ_g = A_s,tot / A_c

2. Efektywny stopień zbrojenia (ρ): Stosowany w elementach zginanych (belki, płyty), odnoszący pole stali rozciąganej do efektywnego (użytecznego) przekroju betonu, z pominięciem otuliny dolnej:

   ρ = A_s / (b · d)

   Gdzie b to szerokość przekroju, a d to wysokość użyteczna przekroju (odległość od skrajnych włókien ściskanych do środka ciężkości zbrojenia rozciąganego).

Zastosowanie projektowe: Stopień zbrojenia służy inżynierowi do kilku kluczowych celów:

• Kontrola warunków normowych (SGN): Eurokod 2 ściśle narzuca granice nasycenia stalą. Sprawdza się, czy ρ_min ≤ ρ ≤ ρ_max. Zapewnienie ρ_min zapobiega gwałtownemu zniszczeniu pozornemu po zarysowaniu betonu, a ograniczenie przez ρ_max zapobiega kruchemu zniszczeniu strefy ściskanej betonu (przeuzbrojeniu) oraz ułatwia prawidłowe układanie i zagęszczanie mieszanki betonowej.
• Algorytmy na ścinanie: Efektywny stopień zbrojenia podłużnego (ρ_l) wprost determinuje nośność na ścinanie elementów bez zbrojenia poprzecznego (V_Rd,c) – im wyższy wskaźnik, tym silniejszy efekt zakotwienia i opór tnący.
• Optymalizacja ekonomiczna: Pozwala na szybką weryfikację, czy zaprojektowany przekrój nie jest przewymiarowany. W belkach optymalny stopień zbrojenia ze względów kosztowych i wytrzymałościowych oscyluje zazwyczaj w granicach 0.5% – 1.5%.

19. Co to jest graniczna wysokość strefy ściskanej i do czego służy?

Pełna analiza akademicka: Pojęcie to odnosi się do stanu zrównoważonego w fazie III pracy belki (patrz pytanie 8, przypadek 3). Pozycję osi obojętnej wyznacza się z warunku płaskich przekrojów (zbieżność trójkątów odkształceń). Wartość względną granicznej strefy ściskanej ξ_lim oblicza się bezpośrednio ze wzoru:

ξ_lim = ε_cu2 / (ε_cu2 + ε_yd)

Dla standardowej stali zbrojeniowej o granicy plastyczności f_yk = 500 MPa (f_yd = 435 MPa) i module sprężystości E_s = 200 GPa, odkształcenie graniczne wynosi ε_yd = 435 / 200000 ≈ 2,175‰. Podstawiając ε_cu2 = 3,5‰, otrzymujemy stałą wartość normową: ξ_lim ≈ 0,617 (dla betonów klas ≤ C50/60).

Zastosowanie i funkcja w projektowaniu:

• Identyfikacja mechanizmu zniszczenia: Podczas wymiarowania przekroju oblicza się rzeczywiste położenie osi obojętnej x (lub stosunek ξ = x/d) i porównuje z wartością graniczną:
  • Jeśli ξ ≤ ξ_lim: przekrój jest niedozbrojony (stal płynie przed zniszczeniem betonu). Jest to stan pożądany i bezpieczny – zniszczenie ciągliwe.
  • Jeśli ξ > ξ_lim: przekrój jest przeuzbrojony (beton ulega zmiażdżeniu, zanim stal zacznie płynąć). Jest to zniszczenie kruche, niedopuszczalne.
• Kryterium redystrybucji momentów: Jeśli w analizie statycznej wykorzystano metodę nieliniową bądź plastyczną z redystrybucją sił, Eurokod 2 drastycznie zaostrza ten warunek (np. nakazuje, by ξ ≤ 0,45 lub ≤ 0,35), co gwarantuje bardzo wysoką zdolność rotacji przegubów plastycznych.
• Decyzja o zbrojeniu dwustronnym: Jeśli z obliczeń wytrzymałościowych wynika, że ξ > ξ_lim, projektant otrzymuje sygnał, że sam beton nie przeniesie sił ściskających. Musi wtedy podjąć decyzję o: powiększeniu przekroju belki, podniesieniu klasy betonu lub zastosowaniu **zbrojenia ściskanego** (prętów górnych przenoszących nadmiar ściskania).

20. Jakie warunki musi spełniać pole przekroju zbrojenia?

Pełna analiza akademicka: Projektowe pole przekroju poprzecznego zbrojenia podłużnego wprowadzane do elementu żelbetowego musi spełniać potrójny warunek brzegowy narzucony przez mechanikę konstrukcji oraz zasady Eurokodu 2:

1. Warunek Stanu Granicznego Nośności (Wytrzymałościowy): Jest to podstawowy warunek wynikający z obliczeń statyczno-wytrzymałościowych elementu. Rzeczywiste pole zbrojenia musi zapewniać, że obliczeniowa nośność przekroju (M_Rd, N_Rd) będzie większa lub co najmniej równa maksymalnym siłom wewnętrznym wywołanym przez obciążenia (M_Ed, N_Ed).
2. Warunek zbrojenia minimalnego (A_s,min): W elementach zginanych (belki, płyty) zbrojenie rozciągane nie może być mniejsze niż wartość określona wzorem normowym:

   A_s,min = max { 0,26 · (f_ctm / f_yk) · b_t · d ; 0,0013 · b_t · d }

   Dla słupów minimalne pole zbrojenia podłużnego określa relacja: A_s,min = max { 0,10 · N_Ed / f_yd ; 0,002 · A_c }. Spełnienie tego warunku zapobiega pęknięciu elementu natychmiast po przekroczeniu wytrzymałości betonu na rozciąganie.
3. Warunek zbrojenia maksymalnego (A_s,max): Zapobiega nadmiernemu zagęszczeniu stali w elemencie konstrukcyjnym. Według EC2:
   • Dla belek i płyt: poza strefami zakładów pole zbrojenia rozciąganego lub ściskanego nie powinno przekraczać A_s,max = 0,04 · A_c (czyli 4% przekroju betonu).
   • Dla słupów: maksymalne pole zbrojenia podłużnego wynosi standardowo A_s,max = 0,04 · A_c, a w miejscach połączeń na zakład (gdzie liczba prętów się podwaja) dopuszcza się maksymalnie 0,08 · A_c.

Powiązane warunki geometryczne (rozstaw prętów): Oprócz samego pola przekroju, pręty tworzące to pole muszą być odpowiednio rozłożone. Minimalny rozstaw w świetle (s_min) musi wynosić minimum: średnica pręta Ø, największe ziarno kruszywa powiększone o 5 mm, lub 20 mm (co gwarantuje swobodne przepłynięcie betonu). Maksymalny rozstaw prętów (s_max) jest limitowany ze względu na kontrolę zarysowania (SGU) i wynosi zwykle od 150 do 300 mm w zależności od typu elementu i stopnia wytężenia.

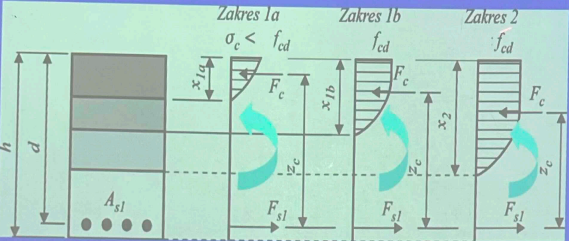

21. Narysuj stany równowagi w przekroju zginanym pojedynczo zbrojonym (prostokątnym)

Pełna analiza akademicka i schemat graficzny: Poniższy rysunek przedstawia stan odkształceń, naprężeń oraz sił wewnętrznych w przekroju poprzecznym pojedynczo zbrojonej belki prostokątnej w stanie granicznym nośności (SGN - Faza III) z wykorzystaniem uproszczonego (prostokątnego) bloku naprężeń w betonie.

Równania równowagi statycznej przekroju:

Nośność przekroju jest zdefiniowana przez dwa fundamentalne warunki czystego zginania (brak siły osiowej zewnętrznej):

1. Suma sił rzutowanych na oś podłużną elementu (ΣF_x = 0):

   F_cd - F_sd = 0 ⇒ η · f_cd · b · y = A_s · f_yd

   Gdzie dla betonów zwykłych η = 1,0 oraz efektywna wysokość strefy ściskanej wynosi y = 0,8 · x. Z tego równania wyznacza się rzeczywiste położenie osi obojętnej x.
2. Suma momentów względem środka ciężkości stali rozciąganej (ΣM_As = 0):

   M_Rd = F_cd · z = η · f_cd · b · y · (d - 0,5y)

   Alternatywnie, moment można zapisać względem wypadkowej siły w betonie: M_Rd = F_sd · z = A_s · f_yd · (d - 0,5y). Wartość M_Rd musi bezwzględnie zrównoważyć zewnętrzny moment obliczeniowy M_Ed.

22. Uproszczone zasady doboru wymiarów elementów

Pełna analiza akademicka: Wstępne dobranie wymiarów geometrycznych (tzw. klastrowanie lub podwymiarowanie) elementów żelbetowych na etapie koncepcji służy zapewnieniu odpowiedniej sztywności konstrukcji. Pozwala to w większości przypadków na automatyczne spełnienie warunków Stanu Granicznego Użytkowalności (SGU) w zakresie ugięć, bez konieczności przeprowadzania skomplikowanych obliczeń reologicznych w fazie zarysowanej. Eurokod 2 w tym celu podaje uproszczone algorytmy granicznej smukłości prętów (l/d), natomiast w praktyce projektowej powszechnie stosuje się sprawdzone empiryczne reguły proporcji:

• Belki (elementy liniowe zginane):
  • Wysokość całkowita (h): Dla belek wolnopodpartych przyjmuje się h = (1/10 ÷ 1/12) · L, dla belek ciągłych wieloprzęsłowych (ze względu na korzystny rozkład momentów i redukcję momentu przęsłowego) wysokość można zmniejszyć do h = (1/12 ÷ 1/15) · L, natomiast dla wsporników h = (1/5 ÷ 1/8) · L.
  • Szerokość środnika (b lub b_w): Powinna wynosić od 30% do 50% wysokości całkowitej (b ≈ 0,3 · h ÷ 0,5 · h), ze standardowym modułem wymiarowym co 5 cm (np. 25, 30, 35 cm), pamiętając o minimalnej szerokości niezbędnej do zmieszczenia prętów i ich otulenia.
• Płyty stropowe (elementy powierzchniowe zginane):
  • Płyty jednokierunkowo zginane: Grubość całkowita wynosi h = (1/20 ÷ 1/25) · L (dla stropów monolitycznych mieszkalnych rzadko schodzi się poniżej 14–16 cm).
  • Płyty dwukierunkowo zginane (krzyżowe): Dzięki dystrybucji momentów na dwa kierunki mogą być smuklejsze: h = (1/30 ÷ 1/35) · L_krótsze.
  • Płyty wspornikowe (balkonowe): h ≈ 1/10 · L.
• Słupy (elementy ściskane): Wymiary przekroju poprzecznego (b × h lub średnicę D) szacuje się na podstawie tzw. metody zbierania obciążeń pionowych z powierzchni stropów doprowadzonych do danego słupa. Zakładając wstępnie stan czystego osiowego ściskania i wprowadzając współczynnik korekcyjny na tło momentów zginających (z reguły zwiększający siłę osiową o 10-25%), minimalne pole przekroju betonu A_c wyznacza się z warunku:

  A_c ≥ N_Ed / (f_cd + ρ_g · f_yd)

  Gdzie przyjmuje się optymalny ekonomicznie stopień zbrojenia podłużnego ρ_g ≈ 1% ÷ 1,5%.

23. Zasady pracy przekroju prostokątnego podwójnie zbrojonego

Pełna analiza akademicka: O przekroju podwójnie (dwustronnie) zbrojonym mówimy wtedy, gdy zbrojenie umieszczone w strefie ściskanej (A_s2) jest uwzględniane w obliczeniach wytrzymałościowych SGN. Konieczność taka zachodzi, gdy względny moment zginający μ przekracza wartość graniczną μ_lim (odpowiadającą ξ_lim), co oznacza, że sam beton nie jest w stanie przenieść sił ściskających bez ryzyka kruchego zniszczenia. Wprowadzenie prętów A_s2 pozwala przejąć nadmiar siły ściskającej. Warunkiem efektywnej pracy stali ściskanej jest jej odpowiednie zabezpieczenie przed wyboczeniem za pomocą gęsto rozmieszczonych strzemion zamkniętych.

Poniższy schemat przedstawia stany równowagi i rozkład sil w przekroju podwójnie zbrojonym w fazie III z użyciem bloku prostokątnego:

Równania równowagi podłużnej (ΣF_x = 0):

F_cd + F_sc = F_sd ⇒ η · f_cd · b · y + A_s2 · σ_sc = A_s1 · f_yd

Gdzie naprężenie w stali ściskanej σ_sc wynosi zwykle f_yd, o ile odkształcenie betonu na poziomie zbrojenia górnego przekracza granicę sprężystą.

24. Co to jest szerokość współpracująca płyty ze środnikiem w przekroju o kształcie teowym?

Pełna analiza akademicka: W konstrukcjach monolitycznych stropy płytowe są betonowane łącznie z belkami (żebrami). Podczas zginania takiego układu (w strefie momentów dodatnich, gdzie góra jest ściskana), fragment płyty po obu stronach belki bierze czynny udział w przenoszeniu sił ściskających. Jednak ze względu na podatność na ścinanie w płaszczyźnie płyty, naprężenia ściskające maleją wraz z oddalaniem się od środnika belki – zjawisko to w mechanice konstrukcji nosi nazwę **wiotkości seryjnej (shear lag)**.

Aby uniknąć skomplikowanych obliczeń przestrzennych, Eurokod 2 wprowadza pojęcie zastępczej **szerokości współpracującej półki b_eff**. Definiuje się ją w taki sposób, aby pole powierzchni fikcyjnego prostokątnego rozkładu naprężeń o wartości maksymalnej (występującej nad środnikiem) było równe polu pod rzeczywistą, krzywoliniową wykładnią naprężeń. Szerokość ta pozwala sprowadzić przestrzenne zagadnienie płyto-belki do analizy pojedynczego pręta o przekroju teowym.

25. Czym jest długość l₀ przy wyznaczaniu szerokości współpracującej płyty ze środnikiem?

Pełna analiza akademicka: Wartość l₀ reprezentuje teoretyczną długość tej części przęsła, na której występuje zginanie o jednym znaku (półka jest ściskana). Ponieważ rozkład naprężeń ścinających wywołujących efekt wiotkości seryjnej zależy bezpośrednio od gradientu momentu zginającego, rozpiętość efektywna l₀ stanowi bazę do obliczeń dynamicznego rozwoju szerokości współpracującej. Eurokod 2 podaje ścisłe wytyczne do wyznaczania l₀ w zależności od schematu statycznego belki o rozpiętości przęsła l:

• Dla belki wolnopodpartej: l₀ = 1,0 · l (punkty zerowe leżą dokładnie na podporach).
• Dla przęsła skrajnego belki ciągłej: l₀ = 0,85 · l.
• Dla przęsła pośredniego belki ciągłej: l₀ = 0,70 · l (punkty przegięcia wykresu momentów przesuwają się do wnętrza przęsła przez wpływ momentów podporowych).
• Dla wspornika: l₀ = 2,0 · l (teoretyczne podwojenie długości ramienia na podstawie symetrii wykresu).

26. Z jakimi przypadkami przekrojów teowych można mieć do czynienia (pozornie/rzeczywiście teowy) - jak je rozróżnić?

Pełna analiza akademicka: O tym, czy przekrój geometrycznie teowy zachowuje się mechanicznie jak belka teowa czy prostokątna, decyduje wyłącznie głębokość zasięgu strefy ściskanej betonu x (lub jej efektywna wysokość y = λx) w relacji do grubości płyty (półki) h_f:

• Przekrój pozornie teowy: Występuje, gdy efektywna strefa ściskana zamyka się całkowicie w grubej półce (y ≤ h_f). Ponieważ rozciągany beton poniżej osi obojętnej i tak ulega zarysowaniu i nie bierze udziału w przenoszeniu sił, fakt, że przekrój poniżej płyty zwęża się do formy środnika, nie ma żadnego znaczenia dla nośności. Przekrój ten pracuje identycznie jak **zwykły przekrój prostokątny o szerokości równej b_eff**.
• Przekrój rzeczywiście teowy: Występuje, gdy pod wpływem potężnego momentu zginającego strefa ściskana betonu przekracza dolną granicę płyty i wnika w głąb środnika (y > h_f). W tej sytuacji bryła naprężeń ściskających ma kształt odwróconej litery T. Obliczenia wymagają rozbicia wypadkowej siły ściskającej na część generowaną przez wystające skrzydełka półki oraz część generowaną przez prostokątny rdzeń środnika.

Metoda rozróżnienia (Kryterium momentu granicznego półki): Przed przystąpieniem do wymiarowania wyznacza się moment graniczny M_Rd,f, jaki może przenieść cała półka przy założeniu, że jest idealnie i w pełni ściskana naprężeniem f_cd na całej swojej grubości h_f:

M_Rd,f = f_cd · b_eff · h_f · (d - 0,5 · h_f)

Porównanie momentu działającego M_Ed z M_Rd,f daje jednoznaczną odpowiedź:

• Jeśli M_Ed ≤ M_Rd,f ⇒ przekrój jest pozornie teowy (y ≤ h_f).
• Jeśli M_Ed > M_Rd,f ⇒ przekrój jest rzeczywiście teowy (y > h_f).

27. Jak postępować w trakcie wymiarowania przekroju pozornie teowego?

Pełna analiza akademicka: Skoro kryterium z pytania 26 wykazało przypadek pozorny, algorytm obliczeniowy upraszcza się do klasycznej ścieżki dla przekroju prostokątnego. Kroki postępowania są następujące:

1. Przyjmuje się do obliczeń szerokość przekroju jako b = b_eff.
2. Oblicza się względny moment zginający: μ = M_Ed / (b_eff · d² · f_cd).
3. Weryfikuje się, czy μ ≤ μ_lim (zapewnienie zniszczenia ciągliwego).
4. Wyznacza się względną wysokość strefy ściskanej ξ = 1 - √(1 - 2μ) oraz współczynnik ramienia sił wewnętrznych: ζ = 1 - 0,5 · λ · ξ = 1 - 0,4 · ξ.
5. Oblicza się wymagane pole powierzchni zbrojenia rozciąganego ze standardowej relacji:

   A_s1 = M_Ed / (ζ · d · f_yd)

6. Weryfikacja konstrukcyjna (Ważne): Przy sprawdzaniu minimalnego pola zbrojenia (A_s,min) zgodnie z przepisami EC2, jako szerokość przekroju rozciąganego przyjmuje się szerokość środnika b_w, a nie szerokość półki b_eff. Zapobiega to sztucznemu i niepotrzebnemu przewymiarowywaniu zbrojenia minimalnego w belkach teowych.

28. Jak postępować w trakcie wymiarowania przekroju rzeczywiście teowego?

Pełna analiza akademicka: W przypadku rzeczywistej belki teowej strefa ściskana ma kształt teowy. Algorytm wymiarowania wykorzystuje zasadę superpozycji i polega na rozdzieleniu nośności na dwa niezależne mechanizmy:

• Krok 1: Wydzielenie i wymiarowanie "skrzydełek" półki: Siła ściskająca przejmowana przez nadwieszone części półki (poza środnikiem) wynosi: F_cd,f = f_cd · (b_eff - b_w) · h_f. Siła ta działa na ramieniu względem osi stali rozciąganej równym z_f = d - 0,5 · h_f. Moment zginający zrównoważony przez skrzydełka wynosi:

  M_Rd,f1 = f_cd · (b_eff - b_w) · h_f · (d - 0,5 · h_f)

  Wymagane pole zbrojenia do zrównoważenia pracy skrzydełek: A_sf = F_cd,f / f_yd.
• Krok 2: Wymiarowanie rdzenia (środnika): Środnik o szerokości b_w musi przejąć pozostałą, resztkową część obciążenia: M_Ed,w = M_Ed - M_Rd,f1. Dla momentu M_Ed,w przeprowadza się klasyczne wymiarowanie przekroju prostokątnego o wymiarach b_w × d:

  μ_w = M_Ed,w / (b_w · d² · f_cd) ⇒ odczyt z tablic ζ_w (lub wyznaczenie z ξ_w).

  Wymagane pole zbrojenia dla środnika: A_sw = M_Ed,w / (ζ_w · d · f_yd).
• Krok 3: Sumowanie i weryfikacja: Całkowite wymagane pole powierzchni zbrojenia podłużnego w strefie rozciąganej wynosi: A_s1 = A_sf + A_sw. Na koniec weryfikuje się, czy względna wysokość strefy ściskanej środnika ξ_w nie przekracza wartości granicznej ξ_lim.

29. Od czego zależy szerokość współpracująca półki w elemencie o kształcie teowym?

Pełna analiza akademicka: Algorytm PN-EN 1992-1-1 definiuje szerokość współpracującą jako sumę szerokości środnika oraz efektywnych wysięgów skrzydełek po obu stronach belki: b_eff = Σb_eff,i + b_w. Wartość wysięgu dla każdego skrzydełka b_eff,i = min { 0,2 · b_i + 0,1 · l₀ ; 0,2 · l₀ ; b_i } wprost wskazuje na czynniki zależne:

1. Schemat statyczny i warunki podparcia (poprzez l₀): Im większa odległość między punktami zerowych momentów zginających (l₀), tym głębiej i szerzej naprężenia ścinające mogą rozejść się w płaszczyźnie płyty, co skutkuje większą wartością b_eff.
2. Fizyczna odległość między sąsiednimi belkami (poprzez b_i): Wartość b_i reprezentuje połowę odległości w świetle do sąsiedniego środnika (lub wolny wysięg płyty dla belki skrajnej). Szerokość współpracująca ma naturalne fizyczne ograniczenie – nie może wykroczyć poza geometryczny środek pola płytowego pomiędzy żebrami.
3. Szerokość środnika (b_w): Stanowi bazę startową przekroju – bezpośrednio powiększa całkowity wymiar b_eff.
4. Typ przekroju (belka teowa wewnętrzna vs. belka brzegowa L-owa): Dla belek brzegowych (skrajnych) skrzydełko współpracuje tylko z jednej strony, co radykalnie zmienia ostateczną szerokość strefy ściskanej.

30. Jakie wnioskowanie na podstawie metod uproszczonych?

Pełna analiza akademicka: Metody uproszczone w teorii i praktyce żelbetowej (usankcjonowane przez Eurokod 2) nie stanowią degradacji dokładności obliczeń, lecz są celowo skalibrowanymi modelami inżynierskimi. Wnioskowanie i korzyści płynące z ich stosowania można ująć w trzech aspektach:

• Bezpieczeństwo i konserwatyzm (Margines krytyczny): Metody uproszczone (jak np. pominięcie wytrzymałości betonu na rozciąganie w fazie II, czy stosowanie stałego prostokątnego bloku naprężeń w betonie ściskanym) są tak skalibrowane, aby dawały wyniki lekko po stronie bezpiecznej (lekka tendencja do przeszacowania wymaganej stali lub gabarytów betonu). Jeśli konstrukcja spełnia warunki metod uproszczonych, z definicji spełni wymagania modeli rygorystycznych.
• Narzędzie weryfikacji i kontroli "Błędów Grubych" (Inżynierski zmysł): We współczesnym projektowaniu opartym na zaawansowanym oprogramowaniu komputerowym (MES, aplikacje BIM), metody uproszczone służą jako nadrzędne narzędzie kontrolne. Szybki szacunek "ręczny" (np. określenie ramienia sił jako z ≈ 0,9 · d i wyznaczenie pola stali) pozwala w kilkanaście sekund zweryfikować, czy algorytm komputerowy nie popełnił rażącego błędu wynikającego np. z niewłaściwego wpisania jednostek, złego zdefiniowania warunków brzegowych czy błędnej kombinatoryki obciążeń.
• Ekonomiczność i optymalizacja na start: Stosowanie wstępnych kryteriów wymiarowych (np. grubości stropu na poziomie L/25) pozwala uniknąć pętli projektowych – czyli sytuacji, w której po pełnym uzbrojeniu konstrukcji na SGN okazuje się, że ugięcia (SGU) są przekroczone o 200% i całą pracę projektową należy zaczynać od nowa. Metody uproszczone gwarantują płynny i poprawny start procesu projektowego.

31. Normowy model ścinania (co i skąd + opis)

Pełna analiza akademicka: Normowy model ścinania dla elementów wymagających zbrojenia poprzecznego opiera się na **koncepcji kratownicy o zmiennym kącie nachylenia pasów i krzyżulców** (ang. variable strut inclination method). Model ten został zaimplementowany w EC2, a jego fizyczne i matematyczne podstawy wywodzą się z prac nad teorią plastyczności betonu (m.in. badania Nielsena).

Model ten składa się z następujących elementów strukturalnych:

• Pas górny ściskany: Tworzony przez strefę ściskaną betonu zginanego elementu.
• Pas dolny rozciągany: Tworzony przez podłużne pręty zbrojenia nośnego (które przy ścinaniu muszą przenieść dodatkową siłę rozciągającą wynikającą z rozepchnięcia kratownicy).
• Słupki (krzyżulce rozciągane): Strzemiona (pionowe lub ukośne) bądź pręty odgięte, które przejmują siły rozciągające przechodzące przez rysy ukośne.
• Krzyżulce ściskane: Umowne pasma betonowe pomiędzy ukośnymi rysami, nachylone do osi belki pod kątem θ, przenoszące naprężenia ściskające.

Główną zaletą i cechą tego modelu w EC2 jest możliwość swobodnego wyboru przez projektanta kąta nachylenia betonowych krzyżulców ściskanych θ w granicach dopuszczonych normowo (1,0 ≤ ctg θ ≤ 2,5). Pozwala to na optymalizację ilości strzemion kosztem większego wytężenia betonowego krzyżulca ściskanego oraz zbrojenia podłużnego.

32. W jaki sposób ustalć rodzaj strzemion?

Pełna analiza akademicka: Proces ustalania rodzaju i konfiguracji strzemion przebiega wieloetapowo, łącząc wymagania wytrzymałościowe z zasadami konstruowania:

1. Kąt nachylenia (α): Standardowo stosuje się strzemiona pionowe (α = 90°) ze względu na łatwość montażu. W strefach ekstremalnych sił poprzecznych można zastosować strzemiona ukośne (np. pod kątem α = 45°), które są efektywniejsze, gdyż pracują prostopadle do kierunku rozwarcia rys, ale są trudne wykonawczo.
2. Liczba cięć (ramion) strzemion (n): Zależy bezpośrednio od szerokości środnika belki b_w oraz liczby prętów podłużnych, które należy objąć i zabezpieczyć przed wyboczeniem. Dla belek wąskich (b_w ≤ 25÷30 cm) stosuje się strzemiona dwucięte (jedno strzemię zamknięte). Przy szerszych belkach lub dużej liczbie prętów podłużnych stosuje się strzemiona czterocięte, sześciocięte lub wielocięte (układy kilku strzemion lub szpilek), aby odległość poprzeczna między ramionami spełniała warunki normowe.
3. Średnica prętów (Ø_w): Wynika z obliczeń, ale konstrukcyjnie nie powinna być mniejsza niż 5÷6 mm w belkach, a w praktyce inżynierskiej stosuje się najczęściej Ø8, Ø10 lub Ø12. Powinna być również skorelowana ze średnicą prętów podłużnych (zazwyczaj Ø_w ≥ 0,25 · Ø_max,podł).
4. Typ otwarty lub zamknięty: W elementach zginanych (belkach) oraz elementach skręcanych obligatoryjnie stosuje się **strzemiona zamknięte**, z zakotwieniem na haki (pętle) wokół prętów górnych. Strzemiona otwarte (np. typu U) dopuszcza się jedynie w płytach lub elementach pomocniczych o niskim wytężeniu.

33. Co znaczy, że ctg θ jest między 1 a 2,5?

Pełna analiza akademicka: Wartość ctg θ jest podstawowym parametrem optymalizacyjnym w normowej procedurze obliczania ścinania. Granice te mają głęboki sens fizyczny i konstrukcyjny:

• Dolna granica: ctg θ = 1,0 (θ = 45°) – Jest to klasyczny model Mörscha. Przyjmując tę wartość, zakładamy bardziej strome betonowe krzyżulce. Powoduje to, że wirtualna rysa ukośna przecina mniej strzemion na długości belki. W efekcie otrzymujemy **największe zapotrzebowanie na stal poprzeczną** (gęstszy rozstaw strzemion), ale jednocześnie **najmniejsze wytężenie betonowego krzyżulca ściskanego** i mniejszy przyrost siły w zbrojeniu podłużnym.
• Górna granica: ctg θ = 2,5 (θ ≈ 21,8°) – Zakłada się bardzo płaskie nachylenie krzyżulców betonowych. Płaska rysa przecina znacznie więcej strzemion, przez co każde z nich przenosi mniejszą siłę. Daje to **najmniejsze zapotrzebowanie na strzemiona** (maksymalny rozstaw), co jest ekonomicznie pożądane. Jednak płaski krzyżulec betonowy ulega znacznie silniejszemu ściskaniu, co drastycznie obniża nośność betonową V_Rd,max i generuje dużą siłę rozciągającą pas podłużny, wymagając dłuższego zakotwienia prętów nośnych.

Projektant ma prawo przyjąć dowolną wartość z tego przedziału (w Polsce często przyjmuje się maksymalną wartość ctg θ = 2,0 lub 2,5, o ile nośność V_Rd,max nie jest przekroczona, aby zminimalizować zużycie stali na strzemiona).

34. Definicja V_Rd,c, V_Rd,s, V_Rd,max + rysunek

Pełna analiza akademicka i formuły normowe:

• V_Rd,c: Reprezentuje sumaryczny opór strefy ściskanej betonu, efektu zakotwienia prętów podłużnych (dowelling action) oraz zazębienia kruszywa w rysie. Jeśli siła działająca V_Ed ≤ V_Rd,c, obliczeniowe zbrojenie poprzeczne nie jest wymagane (stosuje się tylko strzemiona konstrukcyjne).
• V_Rd,s: Siła, jaką są w stanie przenieść strzemiona przecięte przez rysę ukośną przy pełnym uplastycznieniu stali (f_ywd). Dla strzemion pionowych: V_Rd,s = (A_sw / s) · z · f_ywd · ctg θ.
• V_Rd,max: Górny limit nośności ścinania przekroju. Definiuje siłę, przy której naprężenia ściskające w ukośnych pasmach betonu między rysami osiągają zredukowaną wytrzymałość na ściskanie (ν · f_cd). Nie zależy od ilości strzemion. Jeśli V_Ed > V_Rd,max, przekrój poprzeczny betonu jest za mały i ulegnie gwałtownemu skruszeniu – należy zwiększyć wymiary belki lub podnieść klasę betonu.

35. Jakie znaczenie rozchodzenia się trajektorii naprężeń w obliczeniach elementów na ścinanie?

Pełna analiza akademicka: W belce poddanej jednoczesnemu zginaniu i ścinaniu, w miarę zbliżania się do podpór, naprężenia styczne (τ) gwałtownie rosną, a naprężenia normalne (σ) maleją. Powoduje to obrót osi głównych naprężeń. Trajektorie naprężeń głównych rozciągających zaczynają biec pod kątem zbliżonym do 45° w poziomie osi obojętnej elementu.

Znaczenie analizy tych trajektorii w obliczeniach jest fundamentalne:

• Przewidywanie lokalizacji i geometrii zarysowania: Rysy siłowe (ukośne) rozwijają się zawsze wzdłuż trajektorii naprężeń głównych ściskających, co oznacza, że są prostopadłe do trajektorii rozciągających. To wyjaśnia, dlaczego rysy przy podporach są nachylone.
• Efektywność zbrojenia: Najskuteczniejsze zbrojenie poprzeczne to takie, które krzyżuje się z rysą pod kątem prostym (czyli pokrywa się z trajektorią naprężeń rozciągających). Stąd wynika mechaniczna wyższość strzemion ukośnych (45°) nad pionowymi (90°), mimo ich gorszych właściwości aplikacyjnych na budowie.
• Przejście od stref B do stref D: W miejscach gwałtownej zmiany geometrii lub aplikacji sił skupionych (tzw. strefy zaburzone - D), klasyczna teoria belkowa Bernoullego przestaje obowiązywać. Śledzenie rozchodzenia się trajektorii (np. za pomocą analizy elastycznej MES) jest jedynym sposobem na poprawne zbudowanie intuicyjnego modelu **Strut-and-Tie** (metoda prawno-krzyżulcowa), gdzie linie ściskania stają się betonowymi słupkami, a linie rozciągania – stalowymi cięgnami.

36. Jakie czynniki wpływają na nośność na ścinanie i które wykorzystywane są tylko w EC?

Pełna analiza akademicka: Nośność na ścinanie to zjawisko wieloaspektowe. Do głównych czynników determinujących tę nośność należą:

1. Wytrzymałość betonu na rozciąganie (skorelowana z f_ck): Kluczowa dla V_Rd,c, gdyż inicjuje moment powstania pierwszej rysy ukośnej.
2. Stopień zbrojenia podłużnego (ρ_l): Pręty podłużne ograniczają rozwarcie rys (zwiększając tarcie kruszywa) oraz przenoszą siły poprzeczne przez tzw. efekt kołkowania (dowell action).
3. Siła podłużna (osiowa N_Ed): Siła ściskająca zamyka rysy ukośne i znacząco podnosi nośność na ścinanie, natomiast siła rozciągająca otwiera je, drastycznie redukując opór elementu.

Czynniki i podejście specyficzne dla Eurokodu 2 (w odróżnieniu od dawnych norm np. PN-B):

• Efekt skali (Size Effect): EC2 wprowadza współczynnik k = 1 + √(200/d) ≤ 2,0 (gdzie d podaje się w mm). Uwzględnia on udowodniony naukowo fakt, że im wyższy (grubszy) jest element betonowy, tym jego relatywna wytrzymałość na ścinanie na jednostkę powierzchni jest mniejsza ze względu na rzadsze rozłożenie rys i gorsze zazębienie kruszywa.
• Nieliniowy wpływ zbrojenia podłużnego: W formule na V_Rd,c wpływ zbrojenia podłużnego ujęty jest jako pierwiastek trzeciego stopnia: (ρ_l · f_ck)^1/3. Starsze normy zakładały relacje liniowe lub stałe progi.
• Zmienna plastyczna kratownica: Rezygnacja ze stałego kąta rysy 45° na rzecz swobodnego wyboru ctg θ przez projektanta w procedurze wymiarowania strzemion.

37. Jakiego typu zabezpieczenia na ścinanie można stosować?

Pełna analiza akademicka: Przenoszenie naprężeń głównych rozciągających po zarysowaniu elementu wymaga zastosowania odpowiednich form zbrojenia poprzecznego:

1. Strzemiona pionowe (α = 90°): Tworzą powtarzalne, zamknięte pętle obejmujące zbrojenie podłużne. Stanowią podstawowe zabezpieczenie w belkach i słupach. Ich zaletą jest wysoka łatwość układania mieszanki betonowej oraz prostota prefabrykacji szkieletów zbrojeniowych.
2. Strzemiona ukośne: Układane pod kątem (zwykle 45° lub 60°) w kierunku podpory. Charakteryzują się najwyższą efektywnością mechaniczną, lecz są rzadko stosowane ze względu na pracochłonność i trudność w utrzymaniu stabilnego rozstawu podczas betonowania.
3. Pręty odgięte: Klasyczna i bardzo skuteczna metoda, polegająca na nachyleniu pod kątem 45° prętów zbrojenia podłużnego w strefie przy podporze, gdzie przestają być one potrzebne do przenoszenia momentu zginającego (gdyż wykres momentów maleje). Według EC2 pręty odgięte nie mogą stanowić jedynego zbrojenia na ścinanie – **zawsze muszą współistnieć ze strzemionami** i mogą przenieść maksymalnie 50% wymaganej siły poprzecznej.
4. Zbrojenie na przebicie (płyty): Specyficzny rodzaj ścinania przestrzennego w płytach bezbelkowych wokół słupów zabezpiecza się za pomocą:
   • Trzpieni dwugłówkowych (systemy typu Peikko/Schöck) montowanych na specjalnych listwach szynowych.
   • Specjalnych miniaturowych strzemion lub klatek zbrojeniowych wpuszczanych w grubość płyty.

38. Zdefiniuj podstawowe definicje nośności na ścinanie

Pełna analiza akademicka: W teorii konstrukcji betonowych nośność na ścinanie nie jest definiowana pojedynczym parametrem, lecz zestawem pojęć opisujących mechaniczne stany graniczne struktury:

• Stan graniczny ścinania bez zarysowania: Dotyczy sytuacji, w której maksymalne naprężenia główne rozciągające σ_I wywołane siłą poprzeczną i momentem nie przekroczyły wytrzymałości betonu na rozciąganie f_ctd. Konstrukcja pracuje w fazie I.
• Nośność po zarysowaniu (Mechanizm oporu betonu): Po powstaniu rysy ukośnej, siła poprzeczna w elemencie niewyposażonym w strzemiona jest nadal przenoszona poprzez trzy zjawiska:
  • Nośność strefy ściskanej: Niepęknięty beton u góry belki przenosi część siły poprzecznej.
  • Zazębienie kruszywa (Aggregate interlock): Tarcie chropowatych powierzchni betonu wzdłuż rysy.
  • Efekt kołkowania (Dowel action): Opór prętów zbrojenia podłużnego przed ich ścinaniem poprzecznym.
  Suma tych trzech zjawisk definiuje normową wartość V_Rd,c.
• Nośność plastycznej kratownicy: Definicja stosowana po wprowadzeniu strzemion. Zakłada, że po pełnym zarysowaniu elementu, nośność na ścinanie jest determinowana przez najsłabsze ogniwo wirtualnej kratownicy: albo nastąpi plastyczne zerwanie (płynięcie) strzemion (V_Rd,s), albo miażdżenie betonu między rysami (V_Rd,max).

39. W jaki sposób zdefiniować rodzaje ścinania (3 odcinki)?

Pełna analiza akademicka: Klasyfikacja ta, oparta na badaniach laboratoryjnych (m.in. Kani'ego), dzieli zachowanie elementów żelbetowych na trzy wyraźne przedziały mechaniczne w oparciu o parametr odległości przekroju krytycznego od podpory (a) odniesiony do wysokości efektywnej (d):

1. Ocinek I: Ścinanie w elementach bardzo krótkich (Strefa głęboka / dociskowa): a/d < 1,5 ÷ 2,0
   W tej strefie obciążenie skupione leży tak blisko podpory, że siła jest przekazywana bezpośrednio na podporę za pomocą ukośnego pasma betonowego (efekt łukowy / arch action). Nie dochodzi tu do klasycznego belkowego ścinania. Zarysowanie ukośne nie powoduje natychmiastowego zniszczenia, a element charakteryzuje się ogromnym zapasem nośności. Elementy te (np. krótkie wsporniki, belki głębokie/tarcze) projektuje się wyłącznie metodą Strut-and-Tie (prawno-krzyżulcową), rezygnując z klasycznego wzoru na strzemiona.
2. Odcinek II: Ścinanie średnie (Strefa belkowa / przejściowa): 2,0 ≤ a/d ≤ 4,0 ÷ 5,0
   Jest to klasyczny obszar pracy belek żelbetowych. Dominują naprężenia styczne, które w połączeniu z naprężeniami normalnymi od zginania generują krytyczne naprężenia główne rozciągające. Rysy pionowe (giętne) gwałtownie skręcają pod kątem w stronę podpory, tworząc rysy ukośne (flexure-shear cracks). Zniszczenie bez zbrojenia poprzecznego ma charakter kruchy i nagły. W tej strefie obligatoryjnie stosuje się normowy model kratownicowy (V_Rd,s).
3. Odcinek III: Ścinanie w elementach długich (Strefa giętna): a/d > 5,0
   W elementach bardzo długich wpływ sił poprzecznych jest marginalny. Rysy rozwijają się niemal pionowo jako czyste rysy giętne. Zniszczenie elementu następuje w wyniku wyczerpania nośności na zginanie (uplastycznienie stali podłużnej lub zmiażdżenie betonu w strefie maksymalnego momentu). Siła poprzeczna w momencie katastrofy jest znacznie mniejsza od jej teoretycznej nośności ścinającej.

40. Na czym polega koncepcja Kupfera-Ruscha do obliczania przekrojów na ścinanie?

Pełna analiza akademicka: Profesorowie Helmut Kupfer i Hubert Rüsch przeprowadzili w drugiej połowie XX wieku fundamentalne badania eksperymentalne nad zachowaniem betonu w złożonych stanach naprężenia (dwuosiowe ściskanie, ściskanie-rozciąganie). Ich najważniejszym osiągnięciem było stworzenie **hipotezy wytężenia (wytwórni Kupfer-Rüsch)**, reprezentowanej na wykresie w układzie naprężeń głównych σ_I − σ_II.

W kontekście obliczania przekrojów na ścinanie, koncepcja ta wnosi następujące kluczowe założenia:

• Redukcja wytrzymałości betonu przez zarysowanie: Beton, w którym powstały rysy ukośne pod wpływem rozciągania, drastycznie traci swoją pierwotną wytrzymałość na ściskanie w kierunku równoległym do tych rys. Krzyżulec betonowy w modelu kratownicowym nie pracuje jak czysty, monolityczny beton jednoosiowo ściskany.
• Wpływ naprężeń poprzecznych: Towarzyszące rozciąganie poprzeczne (generowane przez wydłużające się strzemiona) osłabia strukturę krystaliczną betonu.

Przełożenie na współczesne normy (EC2): Bezpośrednim efektem prac Kupfera-Ruscha jest obecność we wzorach na nośność V_Rd,max współczynnika redukcyjnego dla wytrzymałości betonu, oznaczanego jako ν lub ν₁:

ν = 0,6 · [1 - f_ck / 250]

Współczynnik ten celowo obniża obliczeniową wartość f_cd betonu (często o ponad 40%), odzwierciedlając osłabienie krzyżulców ściskanych przez stan zarysowania poprzecznego, co gwarantuje, że projektowana według modelu kratownicowego belka nie ulegnie przedwczesnemu, kruchemu zniszczeniu w betonie.

41. W jakich zakresach mogą się zmieniać kąty i od czego zależą?

Pełna analiza akademicka: Elastyczność normowego modelu ścinania w Eurokodzie 2 opiera się na doborze geometrii wirtualnej kratownicy:

• Kąt θ (nachylenie betonowego krzyżulca ściskanego): Zakres normowy to 1,0 ≤ ctg θ ≤ 2,5.
  • Wybór wartości zależy od relacji między działającą siłą poprzeczną V_Ed a maksymalną nośnością betonu V_Rd,max.
  • Jeśli siła V_Ed jest mała, projektant dąży do maksymalizacji ctg θ = 2,5 (płaski kąt θ ≈ 21,8°), co pozwala uzyskać rzadszy, najbardziej ekonomiczny rozstaw strzemion.
  • Jeśli siła V_Ed jest bardzo duża i grozi zmiażdżeniem betonu, projektant zmuszony jest zmniejszyć ctg θ w stronę 1,0 (θ = 45°), aby podnieść nośność V_Rd,max kosztem gęstszego rozłożenia strzemion.
• Kąt α (nachylenie zbrojenia poprzecznego): Jest ograniczony względami technologicznymi i normowymi. Najniższym efektywnym kątem dla odgięć prętów lub strzemion jest 45°, ponieważ mniejsze kąty biegłyby niemal równolegle do rys ukośnych, nie przecinając ich efektywnie. Maksymalny kąt to 90° (strzemiona prostopadłe do osi belki).

42. W jaki sposób ustalić pole powierzchni zbrojenia rozciąganego współpracującego przy ścinaniu (A_sl)?

Pełna analiza akademicka: Wartość A_sl jest kluczowym składnikiem wskaźnika nasycenia zbrojeniem podłużnym (ρ_l = A_sl / (b_w · d) ≤ 0,02) we wzorze na nośność betonu V_Rd,c. Aby dany pręt mógł zostać wliczony do A_sl, musi spełniać surowe warunki normowe:

1. Lokalizacja: Pręty muszą znajdować się w strefie rozciąganej przekroju. Dla momentów dodatnich (w przęśle) jest to zbrojenie dolne, dla momentów ujemnych (nad podporą belki ciągłej) – zbrojenie górne.
2. Warunek zakotwienia: Pręt musi przechodzić przez analizowany przekrój i być przedłużony poza niego o długość co najmniej równą długości zakotwienia l_bd lub spełniać warunek wynikający z tzw. **zasady przesunięcia wykresu momentów** o odcinek:

   a_l = z · (ctg θ - ctg α) / 2

   Dla strzemion pionowych wzór upraszcza się do a_l = 0,5 · z · ctg θ. Jeśli projektant zbyt wcześnie "urwie" pręty podłużne wzdłuż belki, nie można ich uwzględniać w obliczeniach nośności na ścinanie w strefie przy podporze, co drastycznie obniżyłoby V_Rd,c.

43. Jaki wpływ na obliczenia ma zmienny kąt θ i α?

Pełna analiza akademicka: Interakcja tych dwóch kątów w ujęciu matematycznym Eurokodu 2 bezpośrednio modyfikuje składowe nośności:

• Wpływ na nośność zbrojenia poprzecznego (V_Rd,s): Dla ogólnego przypadku (strzemiona ukośne pod kątem α) wzór normowy przyjmuje postać:

  V_Rd,s = (A_sw / s) · z · f_ywd · (ctg θ + ctg α) · sin α

  Z analizy funkcji wynika, że wprowadzenie strzemion ukośnych (np. α = 45°) przy jednoczesnym płaskim ustawieniu krzyżulców betonowych (ctg θ = 2,5) daje maksymalną matematyczną nośność prętów poprzecznych.
• Wpływ na maksymalną nośność betonu (V_Rd,max):

  V_Rd,max = α_cw · b_w · z · ν₁ · f_cd / (ctg θ + tg θ)

  Mianownik (ctg θ + tg θ) przyjmuje najmniejszą wartość (równą 2,0) dla kąta θ = 45° (ctg θ = 1,0). Oznacza to, że **im sterszy jest krzyżulec betonowy, tym wyższa jest nośność na zmiażdżenie ściskające**. Zwiększanie ctg θ do 2,5 osłabia krzyżulec i drastycznie obniża V_Rd,max.
• Wpływ na zbrojenie podłużne: Pochodne sił ścinających wywołują dodatkową siłę podłużną ΔF_td = 0,5 · V_Ed · (ctg θ - ctg α). Im bardziej płaski kąt betonowy (ctg θ = 2,5), tym większe rozepchnięcie pasów kratownicy i większa wymagana ilość zbrojenia głównego przelotowego wprowadzanego na podporę.

44. W jaki sposób określić długość odcinka ścinania?

Pełna analiza akademicka i schemat graficzny: Wymiarowanie belki na ścinanie polega na podziale jej długości na strefy o różnym zapotrzebowaniu na stal poprzeczną. Długość krytycznego odcinka obliczeniowego wyznacza się bezpośrednio poprzez analizę wykresu V_Ed(x):

Warto dodać, że zgodnie z EC2, dla obciążeń równomiernie rozłożonych, strzemiona na odcinku od lica podpory do odległości x = d (wysokość użyteczna) można zaprojektować na stałą siłę V_Ed występującą w odległości d od lica podpory. Jednak zagęszczony układ strzemion należy przeciągnąć na całą długość odcinka, gdzie V_Ed > V_Rd,c.

45. Co to znaczy, że strzemiona są dwu/cztero-cięte? Wyjaśnić to na rysunku.

W obliczeniach wytrzymałościowych sumaryczne pole powierzchni ramion strzemion w jednym poziomie wynosi A_sw = n · a_w1, gdzie n to liczba cięć, a a_w1 to pole przekroju jednego pręta o średnicy Ø_w. Przejście ze strzemion 2-ciętych na 4-cięte pozwala podwoić nośność V_Rd,s bez konieczności drastycznego zagęszczania rozstawu podłużnego prętów.

46. Jakie są warunki na maksymalny rozstaw strzemion w kierunku podłużnym na odcinkach I i II rodzaju?

Pełna analiza akademicka: Normowe limity rozstawu podłużnego strzemion (s_max) dla belek są restrykcyjne i niezależne od klasy betonu, o ile element jest wytężony na ścinanie:

• Odcinek wymagający zbrojenia obliczeniowego (V_Ed > V_Rd,c): Maksymalny rozstaw podłużny wynosi:

  s_max = 0,75 · d

  Wartość ta nie może w żadnym wypadku przekroczyć absolutnego limitu **400 mm**. Zapewnia to ciągłość pracy kratownicy.
• Odcinek konstrukcyjny (V_Ed ≤ V_Rd,c): Choć beton teoretycznie przenosi siły sam, Eurokod 2 nakazuje stosowanie minimalnego zbrojenia poprzecznego w postaci strzemion w każdej zginanej belce inżynierskiej. Rozstaw ten limituje ten sam wzór bazowy (0,75·d), jednak w literaturze inżynierskiej dopuszcza się zwiększenie rozstawu w strefach środkowych belek rzadko obciążonych do wartości s = h lub 300-400 mm, pod warunkiem zachowania minimalnego stopnia zbrojenia poprzecznego:

  ρ_w = A_sw / (s · b_w · sin α) ≥ ρ_w,min = (0,08 · √f_ck) / f_yk

47. W jakich przypadkach stosować inne niż 2-cięte strzemiona: przypadki konstrukcyjne, literaturowe i wynikające z obliczeń?

Pełna analiza akademicka: Decyzja o rezygnacji z klasycznego układu dwuciętego na rzecz systemów wieloramiennych jest podyktowana trzema niezależnymi kryteriami:

1. Kryterium obliczeniowe (SGN na ścinanie): Gdy belka przenosi ogromne obciążenia skupione (np. podciąg), wymagane pole przekroju stali na jednostkę długości (A_sw/s) drastycznie rośnie. Jeśli zagęszczanie strzemion dwuciętych doprowadzi do sytuacji, w której odległość między prętami uniemożliwi swobodne przepłynięcie kruszywa betonowego (rozstaw w świetle < 2÷3 cm), jedynym wyjściem jest zwiększenie liczby ramion (n) do 4 lub 6, co pozwala zachować rzadki i bezpieczny rozstaw podłużny s.
2. Kryterium konstrukcyjne Eurokodu 2 (Rozstaw poprzeczny): Eurokod 2 definiuje maksymalny **poprzeczny** rozstaw gałęzi strzemion w jednym przekroju: s_st,max = 0,75 · d ≤ 600 mm. Jeśli belka ma szerokość np. b_w = 80 cm, jedno strzemię dwucięte miałoby ramiona oddalone o ok. 74 cm, co rażąco łamie warunek normowy. Wprowadzenie dodatkowych szpilek lub wewnętrznych strzemion (układ 4- lub 6-cięty) skraca odległość między pionowymi prętami, spełniając zapisy EC2.
3. Kryterium przeciwwyboczeniowe (Słupy i belki): Zgodnie z zasadami konstruowania elementów ściskanych lub stref ściskanych belek, każdy pręt podłużny narożny musi być objęty węzłem strzemienia. Pręty pośrednie leżące w odległości większej niż 150 mm od pręta zabezpieczonego również wymagają uwięzienia za pomocą dodatkowych klamer lub strzemion wewnętrznych.

48. Jakie warunki musi spełniać rozstaw podłużny zbrojenia poprzecznego (strzemion)?

Pełna analiza akademicka: Projektant dobierając podłużny rozstaw strzemion, musi dokonać syntezy matematycznej następujących ograniczeń:

• Krok 1: Wymóg siłowy (Z obliczeń): Rozstaw wyznacza się bezpośrednio przekształcając wzór na V_Rd,s:

  s ≤ (A_sw · z · f_ywd · ctg θ) / V_Ed

• Krok 2: Górne ograniczenie konstrukcyjne (Maksymalny krok): Kontrola warunku s_max = 0,75 · d ≤ 400 mm w celu powstrzymania swobodnego propagowania rys ukośnych między strzemionami.
• Krok 3: Minimalna ilość stali (Wskaźnik nasycenia): Sprawdzenie, czy przyjęty rozstaw zapewnia minimalny stopień zbrojenia poprzecznego ρ_w,min (wzór w pytaniu 46), co chroni belkę przed kruchym zniszczeniem zaraz po zarysowaniu.
• Krok 4: Przepuszczalność mieszanki (Dolna granica geometryczna): Strzemiona nie mogą leżeć zbyt blisko siebie. Minimalny odstęp w świetle musi pozwolić na swobodne przejście buławy wibratora oraz ziaren kruszywa grubego (d_g), aby nie powstały tzw. raki lub kawerny w betonie wokół zbrojenia podporowego. W praktyce rzadko projektuje się strzemiona w rozstawie mniejszym niż 6–8 cm.

49. W jakim celu analizuje się ścinanie pomiędzy półką a środnikiem w elementach o kształcie teowym?

Pełna analiza akademicka: W przekroju T-owym poddanym zginaniu, siła ściskająca rozchodzi się radialnie ze środnika na szerokość współpracującą półki (b_eff). Zjawisko to rodzi tnące naprężenia podłużne v_Ed,f na jednostkę długości elementu. Jeśli naprężenia te przekroczą wytrzymałość betonu na ścinanie, nastąpi podłużne pęknięcie wzdłuż linii połączenia płyto-belki, a przekrój przestanie pracować jako sztywny kompozyt teowy, degradując się do słabej belki prostokątnej.

Eurokod 2 podaje ścisłą procedurę weryfikacji tego stanu, opartą na kratownicowym modelu rozchodzenia się sił w płaszczyźnie płyty:

1. Oblicza się działające naprężenie ścinające na styku: v_Ed,f = ΔF_d / (h_f · Δx), gdzie ΔF_d to przyrost siły podłużnej w wydzielonym skrzydełku na odcinku Δx.
2. Wyznacza się nośność betonowych krzyżulców skośnych w płycie (v_Rd,max) w celu uniknięcia ich zmiażdżenia pod kątem θ_f.
3. W przypadku przekroczenia nośności czystego betonu, projektuje się **poprzeczne zbrojenie zszywające** (układane w górnej strefie płyty, prostopadle do belki), spełniające warunek:

   (A_sf / s_f) · f_yd ≥ v_Ed,f · h_f / ctg θ_f

50. W jakim celu analizuje się połączenie pośrednie belek i gdzie należy umieszczać zbrojenie zabezpieczające?

Pełna analiza akademicka: Przy klasycznym oparciu belki na słupie lub ścianie, siła jest przekazywana przez bezpośredni docisk od góry (strefa B). W przypadku połączeń pośrednich (belka w belkę), reakcja siłowa z belki przęsłowej wnika w bok podciągu. Zgodnie z mechaniką betonu, siła ta musi zostać "podciągnięta" do górnej strefy ściskanej podciągu, aby mogła zamknąć się w głównym modelu kratownicowym ścinania całego ustroju nośnego.

Lokalizacja i rola zbrojenia zabezpieczającego:

• Typ zbrojenia: Stosuje się tzw. **strzemiona podwieszające** (ang. suspension reinforcement) w postaci gęsto rozmieszczonych, zamkniętych strzemion pionowych o podwyższonej średnicy.
• Lokalizacja na długości: Zbrojenie to musi zostać umieszczone w całości wewnątrz **strefy wspólnej (węzła krzyżowania się belek)** oraz na krótkich odcinkach bezpośrednio sąsiadujących ze skrzyżowaniem. Pręty podwieszające nakładają się na standardowe strzemiona wymagane na ścinanie – ich pola powierzchni należy zsumować.
• Układ konstrukcyjny: Dodatkowo, dolne pręty podłużne belki dochodzącej muszą zostać bezwzględnie przeciągnięte nad dolnymi prętami podciągu i głęboko zakotwione poza wewnętrznym licem połączenia, co tworzy mechaniczną matrycę zabezpieczającą przed kruchym odpadnięciem spodu belki w fazie intensywnego zarysowania.

51. Czym się różnią układy usztywnione od nieusztywnionych?

Pełna analiza akademicka: Rozróżnienie to opiera się na kryterium wrażliwości konstrukcji na przesuw boczny (podatność boczna węzłów) zgodnie z Eurokodem 2:

• Układy usztywnione (braced): Zakłada się, że przemieszczenia poziome węzłów ramowych są na tyle małe, że można je pominąć w globalnej analizie statycznej. Rolę stabilizującą pełni tzw. *stężenie pionowe* (trzon, ściany wydzielone). Słupy w takim układzie są zabezpieczone przed globalnym wyboczeniem ramowym – analizuje się je wyłącznie jako elementy pojedyncze zamocowane w węzłach, które nie przesuwają się poprzecznie.
• Układy nieusztywnione (unbraced): Węzły konstrukcji mogą ulegać swobodnemu lub ograniczonemu przesunięciu poprzecznemu pod wpływem wiatru lub niesymetrii obciążeń. Słupy i rygle tworzą zintegrowany system portalowy. Siły wewnętrzne w słupach są potęgowane przez globalne deformacje geometryczne konstrukcji (efekt P-Δ), co drastycznie zwiększa momenty zginające w strefach przywęzłowych.

52. W jaki sposób uwzględniamy wpływ imperfekcji układu w elementach usztywnionych i nieusztywnionych?

Pełna analiza akademicka: Podstawowy kąt pochylenia wynosi θ₀ = 1/200, a po uwzględnieniu współczynników redukcyjnych na wysokość (α_h) i liczbę elementów (α_m) otrzymujemy obliczeniowy kąt θ_i = θ₀ · α_h · α_m. Wpływ ten aplikuje się dwojako:

• W układach usztywnionych (analiza lokalna pręta): Wpływ imperfekcji generuje mimośród lokalny e_i = θ_i · l₀ / 2. Dla pojedynczego izolowanego słupa norma pozwala przyjąć uproszczoną wartość e_i = l₀ / 400. Mimośród ten tworzy dodatkowy moment M_i = N_Ed · e_i, dodawany do momentów I rzędu.
• W układach nieusztywnionych (analiza globalna ustroju): Imperfekcje geometryczne muszą zostać uwzględnione na etapie wyznaczania sił w całym systemie przestrzennym. Realizuje się to najczęściej poprzez przyłożenie w poziomach stropów **fikcyjnych sił poziomych (H_i)**, proporcjonalnych do działającego obciążenia pionowego (N_Ed):

  H_i = θ_i · N_Ed (dla słupów) lub H_i = 2 · θ_i · N_Ed (dla ścian stężających)

53. Scharakteryzuj metody uproszczone analizy efektów II rzędu

Pełna analiza akademicka: Metody te eliminują potrzebę stosowania nieliniowej analizy fizycznej i geometrycznej (tzw. pełnej metody ogólnej MES II rzędu):

• Metoda nominalnej sztywności: Opiera się na oszacowaniu realnej, bezpiecznej sztywności pręta żelbetowego. Sztywność ta uwzględnia udział betonu i stali za pomocą wzoru empirycznego: EI = K_c · E_cd · I_c + K_s · E_s · I_s. Po wyznaczeniu siły krytycznej Eulera N_B = π² · EI / l₀², ostateczny moment obliczeniowy wyznacza się ze wzoru powiększającego: M_Ed = M_0Ed · [1 + β / (N_B/N_Ed - 1)].
• Metoda nominalnej krzywizny: Jest dedykowana głównie dla elementów symetrycznych o stałym przekroju (słupy wolnostojące). Maksymalny moment wynosi M_Ed = M_0Ed + M₂. Moment nominalny II rzędu definiuje relacja:

  M₂ = N_Ed · e₂ oraz e₂ = (1/r) · l₀² / c

  Gdzie c to współczynnik zależny od rozkładu momentu pierwotnego (dla stałego momentu c = π² ≈ 10), a krzywizna 1/r = K_r · K_φ · 1/r₀ zależy od stopnia wytężenia zbrojenia (K_r) i wpływu pełzania betonu (K_φ).

54. Co to długość efektywna (wyboczeniowa) elementu ściskanego i w jaki sposób można ją wyznaczać?

Pełna analiza akademicka: Wyznaczenie l₀ w konstrukcjach żelbetowych wymaga określenia stopnia utwierdzenia słupa w ryglowych elementach dochodzących do węzła górnego (1) i dolnego (2). Definiuje się względne podatności węzłów k = (θ/M) · (EI/l). Eurokod 2 podaje dwa analityczne algorytmy:

• Dla elementów usztywnionych (węzły nieprzesuwne): β zawiera się w przedziale 0,5 ≤ β ≤ 1,0:

  l₀ = 0,5 · l · √[1 + k₁/(0,45+k₁)] · √[1 + k₂/(0,45+k₂)]

• Dla elementów nieusztywnionych (węzły przesuwne): β wynosi zawsze ≥ 1,0 i rośnie do nieskończoności przy braku utwierdzenia:

  l₀ = l · max { √[1 + 10·k₁·k₂/(k₁+k₂)] ; [1 + k₁/(1+k₁)] · [1 + k₂/(1+k₂)] }

55. Co to są przekroje miarodajne w elemencie ściskanym i czym się od siebie różnią?

Pełna analiza akademicka: Projektowanie zbrojenia podłużnego słupa wymaga sprawdzenia trzech punktów na jego długości:

1. Przekrój A (Górny węzeł): Moment obliczeniowy wynosi M_Ed = M_0Top + N_Ed · e_i. Efekty II rzędu w samym węźle konstrukcyjnym wynoszą zero, ponieważ węzły stanowią punkty podparcia geometrii wyboczeniowej.
2. Przekrój B (Dolny węzeł): Sytuacja analogiczna jak w górnym: M_Ed = M_0Bot + N_Ed · e_i. Przekroje przywęzłowe decydują o zbrojeniu w strukturach o bardzo małej smukłości.
3. Przekrój C (Wewnętrzny / "Przęsłowy"): Lokalizuje się go w strefie maksymalnego wygięcia łuku słupa. Tutaj moment obliczeniowy osiąga ekstremum przez nałożenie się efektów nieliniowych:

   M_Ed = M_0e + M_i + M₂

   Gdzie M_0e = 0,6·M_0Top + 0,4·M_0Bot ≥ 0,4·M_0max jest zastępczym momentem I rzędu (dla elementów usztywnionych). Przekrój ten jest kluczowy dla słupów smukłych.

56. Jak zdefiniowana jest smukłość elementów ściskanych i od czego zależy?

Pełna analiza akademicka: Wzór definicyjny ma postać:

λ = l₀ / i

Gdzie osiowy promień bezwładności niespękanego przekroju betonowego określa zależność i = √(I_c / A_c). Dla klasycznego przekroju prostokątnego o boku h (w kierunku którego zachodzi wyboczenie), promień bezwładności wynosi i = h / √12 ≈ 0,289 · h, co upraszcza wzór na smukłość do postaci: λ = 3,46 · l₀ / h.

Smukłość zależy zatem od:

• Rozpiętości w świetle stropów oraz sztywności rygli (poprzez wpływ na l₀).
• Gabarytów przekroju poprzecznego (h lub średnicy D) – zwiększanie przekroju obniża smukłość.
• Kształtu geometrycznego (przekroje kołowe, skrzynkowe czy teowe mają odmienną dystrybucję promienia i).

57. Co to jest smukłość minimalna w elementach ściskanych, od czego zależy i jaki ma wpływ na tok obliczeń?

Pełna analiza akademicka: Zgodnie z PN-EN 1992-1-1 kryterium ignorowania efektów II rzędu określa formuła:

λ_lim = 20 · A · B · C / √n

Gdzie składowe definiuje się następująco:

• A = 1 / (1 + 0,2 · φ_ef) (wpływ pełzania betonu; jeśli nieznany, można przyjąć A = 0,7).
• B = √(1 + 2ω) (wpływ mechanicznego stopnia zbrojenia ω = A_s·f_yd / (A_c·f_cd); domyślnie B = 1,1).
• C = 1,7 - r_m (wpływ rozkładu momentów I rzędu, gdzie r_m = M₀₁/M₀₂; domyślnie C = 0,7).
• n = N_Ed / (A_c · f_cd) (względna siła osiowa ściskająca).

Wpływ na tok obliczeń: Stanowi matematyczną instrukcję warunkową na początku algorytmu projektowego:
– Jeśli λ ≤ λ_lim ⇒ Słup jest krótki. Koniec analizy geometrycznej. M_Ed = M_0Ed + N_Ed · e_0,min.
– Jeśli λ > λ_lim ⇒ Słup jest smukły. Projektant **musi** uruchomić procedurę obliczania momentów II rzędu (M₂) metodą sztywności lub krzywizny.

58. W jakich granicach ma się znajdować sumaryczne pole zbrojenia elementu ściskanego?

Pełna analiza akademicka: Limity te mają na celu zapewnienie integralności strukturalnej elementu ściskanego:

• Zbrojenie minimalne (A_s,min): Gwarantuje, że słup zachowa minimalną nośność na zginanie w przypadku nieprzewidzianych uderzeń bocznych lub wzrostu mimośrodów. Próg 0,002 · A_c (czyli 0.2% przekroju betonu) zapobiega również pęknięciom skurczowym matrycy cementowej.
• Zbrojenie maksymalne (A_s,max): Górny limit 4% powierzchni przekroju betonu (0,04 · A_c) chroni przed tzw. przezbrojeniem. Zbyt gęste upakowanie grubych prętów uniemożliwiłoby poprawne ułożenie mieszanki betonowej i jej zagęszczenie wibratorem. W miejscach połączeń (strefy zakładu prętów nad stropem), gdzie pręty z dolnej i górnej kondygnacji nakładają się na siebie, limit ten zwiększa się warunkowo do **8%** (0,08 · A_c).

59. Czy istnieje warunek pozwalający na rozgraniczenie obliczeniowe elementów zginanych od elementów ściskanych lub rozciąganych mimośrodowo?

Pełna analiza akademicka: W czystej mechanice kompozytu żelbetowego nie ma skokowej różnicy – krzywa nośności granicznej (wykres interakcji M-N) jest ciągła. Jednak z punktu widzenia przepisów konstrukcyjnych Eurokodu 2, precyzyjne rozgraniczenie jest konieczne ze względu na diametralnie różne wymagania dla belek i słupów:

• Jeśli względna siła ściskająca n = N_Ed / (A_c · f_cd) < 0,10, dominującym stanem jest zginanie. Element wymiaruje się na zginanie z siłą osiową, stosując limity zbrojenia minimalnego dla belek (A_s,min = 0,26 · (f_ctm/f_yk) · b_w · d) oraz maksymalny podłużny rozstaw strzemion 0,75 · d.
• Jeśli n ≥ 0,10, element przechodzi w reżim pracy słupa. Wymaga to natychmiastowej zmiany algorytmu sprawdzania zbrojenia minimalnego na progi dedykowane dla elementów ściskanych (wzory z pytania 58) oraz aktywuje specyficzne reguły dla strzemion słupowych (gdzie maksymalny rozstaw podłużny strzemion wynosi s_cl,tmax = min{20·Ø_min; b; 400mm}).

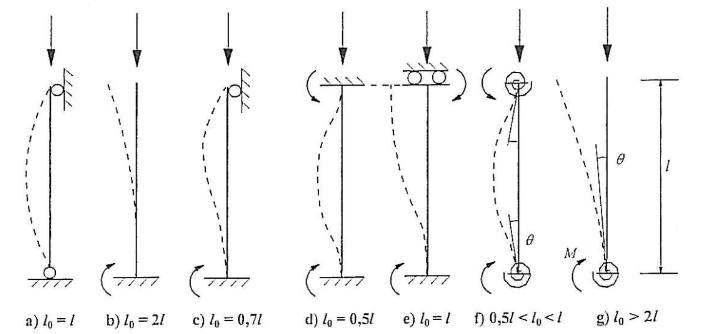

60. Podaj 3 przykłady współczynników długości wyboczeniowych wynikających z mechaniki budowli

Pełna analiza akademicka i charakterystyka mechaniczna:

1. Przypadek 1: Pręt podparty przegubowo na obu końcach (β = 1,0): Jest to bazowy model Eulera. Linia ugięcia tworzy pojedynczą półfalę sinusoidy. Odległość między punktami przegięcia (gdzie moment zginający zrównuje się z zerem) jest dokładnie równa geometrycznej długości pręta: l₀ = 1,0 · l.
2. Przypadek 2: Wspornik - utwierdzony na jednym końcu, a na drugim całkowicie swobodny (β = 2,0): Klasyczny schemat słupa wolnostojącego. Deformacja pręta reprezentuje jedynie ćwiartkę pełnej fali sinusoidalnej. Aby uzyskać teoretyczną postać pełnej fali, należy wirtualnie odbić pręt zwierciadlanie względem utwierdzenia, co skutkuje podwojeniem długości efektywnej: l₀ = 2,0 · l.
3. Przypadek 3: Pręt obustronnie sztywno utwierdzony przeciw obrotowi, z węzłami zabezpieczonymi przed przesuwem bocznym (β = 0,5): Punkty zerowych momentów (przegięcia osi) schodzą się do wnętrza pręta i lokalizują się dokładnie w odległościach 0,25 · l od każdego z utwierdzeń. Centralna, wygięta część słupa pracująca jak pręt przegubowy stanowi połowę jego długości: l₀ = 0,5 · l.

61. W jaki sposób w EC zdefiniowano podatności węzłów i jakie konsekwencje (czyli wzór na k i wyjaśnienie wzoru)?

Pełna analiza akademicka: Zgodnie z PN-EN 1992-1-1 (załącznik normowy), względną elastyczność (podatność) węzła określa wzór uproszczony dla rygli monolitycznie połączonych ze słupem:

Gdzie poszczególne człony oznaczają:

• EI_c / l_c – sztywność giętna odniesiona do długości dla analizowanego słupa (oraz słupa wyższej kondygnacji dochodzącego do węzła).
• EI_b / l_b – sztywność giętna rygli (belek stropowych) połączonych ze słupem w tym węźle.
• α – współczynnik uwzględniający warunki zamocowania dalekiego końca rygla (np. α=1,0 dla pełnego utwierdzenia, α=0,5 dla przegubu).

Wyjaśnienie fizyczne i konsekwencje:

• Gdy k → 0: Rygle są nieskończenie sztywne w stosunku do słupa. Węzeł zachowuje się jak **idealne utwierdzenie** (brak obrotu).
• Gdy k → ∞: Rygle mają znikomą sztywność (lub słup opiera się na fundamencie przegubowym). Węzeł zachowuje się jak **idealny przegub**. Norma nakazuje przyjmować minimalną inżynierską wartość k = 0,1 jako dolną granicę dla realnych węzłów monolitycznych.

62. Jaki jest wpływ imperfekcji na zachowanie elementów ściskanych?

Pełna analiza akademicka: W ujęciu fizycznym pręt idealnie osiowy poddany sile N skracałby się liniowo aż do osiągnięcia siły krytycznej równej nośności materiałowej betonu i stali lub sile Eulera. Wprowadzenie imperfekcji całkowicie zmienia ścieżkę równowagi statycznej:

1. Zmiana stanu naprężenia: Zamiast jednorodnego rozkładu naprężeń ściskających, w przekroju słupa generuje się gradient naprężeń (powstaje strefa bardziej ściskana i strefa o mniejszym ściskaniu bądź rozciągana).
2. Inicjacja efektu P-delta (P-Δ): Początkowy mimośród imperfekcji e_i w połączeniu z siłą podłużną generuje ugięcie sprężysto-plastyczne elementu (w). To ugięcie tworzy nowe, dodatkowe ramię działania siły (e₂), co prowadzi do lawinowego wzrostu momentów zginających w środku rozpiętości słupa.

63. Na czym polega metoda nominalnej sztywności i metoda nominalnej krzywizny?

Pełna analiza akademicka:

• Metoda nominalnej sztywności: Wykorzystuje klasyczny wzór rezonansowy oparty na teorii sprężystości prętów, podmieniając sztywność materiałową na nominalną sztywność kompozytu żelbetowego. Pozwala to na globalną ocenę całych układów ramowych poprzez modyfikację macierzy sztywności lub zastosowanie inżynierskiego mnożnika: 1 / (1 - N_Ed/N_B), gdzie N_B jest siłą krytyczną obliczoną dla oszacowanego EI.
• Metoda nominalnej krzywizny: Ma charakter czysto geometryczno-deformacyjny. Zakłada, że maksymalne ugięcie słupa o długości wyboczeniowej l₀, poddanego zginaniu według rozkładu sinusoidalnego lub parabolicznego, jest bezpośrednio powiązane z krzywizną w przekroju krytycznym. Po wyznaczeniu geometrycznego mimośrodu e₂ = (1/r) · l₀² / c (gdzie c jest stałą kształtu ugięcia), całkowity moment projektowy przyjmuje postać jawnego zapisu sumacyjnego: M_Ed = M_0Ed + M_i + N_Ed · e₂.

64. Czym różni się metoda nominalnej sztywności od metody nominalnej krzywizny?

Porównanie strukturalne (tabela mechaniczna):

65. W jaki sposób odróżnić duży i mały mimośród (w kontekście metod ogólnej i uproszczonej)?

Kryteria identyfikacji w algorytmach obliczeniowych:

• W metodzie uproszczonej (analitycznej): Rozgraniczenia dokonuje się poprzez porównanie względnej wysokości strefy ściskanej ξ = x/d z wartością graniczną ξ_lim.
  – Jeśli ξ ≤ ξ_lim ⇒ Mimośród jest duży (wymiarowanie analogiczne do belek zginanych, stal płynie).

  – Jeśli ξ > ξ_lim ⇒ Mimośród jest mały (przekrój silnie ściskany, stal nie osiąga pełnej granicy plastyczności po stronie rozciąganej/mniej ściskanej).
• W metodzie ogólnej (odkształceniowej): Identyfikacja następuje na podstawie analizy płaszczyzny odkształceń przekroju. Przy dużym mimośrodzie punkt obrotu profilu odkształceń leży wewnątrz dopuszczalnego wykresu odkształceń granicznych przechodząc przez punkt rozciągania stali ε_ud = 10‰ (faza rozciągania dominuje). Przy małym mimośrodzie profil odkształceń obraca się wokół punktu czystego ściskania betonu w odległości ε_c2 / ε_cu2.

66. Kiedy może być osiągnięty stan graniczny nośności w przekrojach ściskanych?

Pełna analiza mechaniczna: Fizyczne wyczerpanie nośności (SGN) następuje w punktach granicznych tzw. krzywej interakcji M-N:

1. Zniszczenie materiałowe strefy ściskanej: Występuje najczęściej. Na skutek połączenia siły osiowej i momentu, krawędź najbardziej obciążona osiąga odkształcenie ε_cu2 (dla betonów powszechnych klas od C12/15 do C50/60 wynosi ono dokładnie 3,5‰). Beton pęka i odpada, tracąc zdolność przenoszenia sił.
2. Zniszczenie przez czyste ściskanie (Mimośród zerowy): Gdy moment zginający nie występuje, cała płaszczyzna przekroju skraca się równolegle. Granicą plastyczną betonu jest wtedy odkształcenie ε_c2 = 2,0‰. Przekroczenie tej wartości oznacza globalne skruszenie elementu.
3. Zniszczenie przez utratę stabilności (SGN globalny elementu): Specyficzny przypadek słupów bardzo smukłych. Element ulega gwałtownemu wygięciu bocznemu (wyboczeniu sprężystemu lub niesprężystemu) pod stałym obciążeniem. SGN zostaje osiągnięty na poziomie całego pręta, zanim naprężenia w poszczególnych punktach materiału osiągną lokalne wartości graniczne I rzędu.

67. (W kontekście metody ogólnej) Czym się charakteryzuje przejście pomiędzy zakresem I/II/III/IV? + rysunek

Charakterystyka mechaniczna przejść:

• Przejście I → II: Pojawia się pierwsza strefa ściskana betonu. Przekrój przechodzi ze stanu czystego rozciągania osiowego do fazy zginania mimośrodowego.
• Przejście II → III (Granica dużego i małego mimośrodu): Punkt krytyczny układu. Odkształcenie stali rozciąganej A_s1 spada dokładnie do granicy plastyczności ε_yd przy jednoczesnym osiągnięciu przez beton stanu ε_cu2 = 3,5‰. Praca elementu zmienia charakter z bezpiecznego i sygnalizowanego rysami na kruchy.
• Przejście III → IV: Oś obojętna przekroju (x) wychodzi poza fizyczne gabaryty elementu (x > h). Cały przekrój staje się ściskany. Znika jakakolwiek strefa rozciągana betonu i stali.

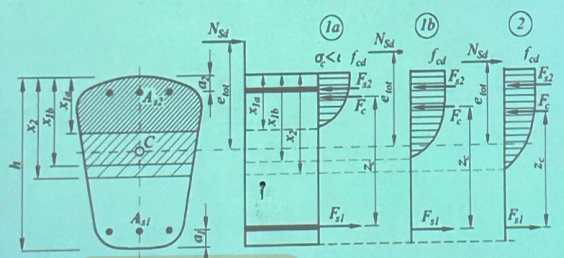

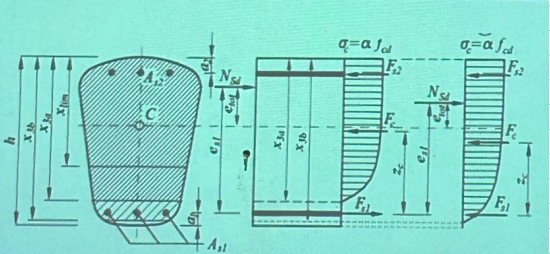

68. W ogólnym ujęciu - gdzie będzie znajdowała się siła podłużna w przypadku dużego i małego mimośrodu?

Wyjaśnienie fizyczne:

• Duży mimośród (e₀ = M / N jest duże): Ponieważ siła osiowa N jest relatywnie mała w stosunku do potężnego momentu zginającego M, wektor siły N zostaje przesunięty geometrycznie o ogromną odległość od osi ciężkości. Fakt, że siła leży daleko poza betonem, wywołuje silne zginanie. Jedna strona elementu jest gwałtownie rozciągana (jak w klasycznej belce), a druga ściskana.
• Mały mimośród (e₀ = M / N jest małe): Siła osiowa ściskająca dominuje nad momentem zginającym. Wektor siły działa wewnątrz konturu elementu. Powoduje to, że mimośrodowe działanie nie jest w stanie wygenerować pełnej strefy rozciąganej – cały element jest „dociskany”, a naprężenia na mniej obciążonej krawędzi rzadko przekraczają wytrzymałość betonu na rozciąganie, pozostając głównie w zakresie ściskania.

69. Czym się różni zbrojenie w układzie niesymetrycznym od zbrojenia w układzie symetrycznym? Kiedy występują te przypadki?

Analiza szczegółowa i kryteria aplikacji:

• Układ symetryczny (A_s1} = A_s2):
  – Dlaczego? Zapewnia wszechstronność konstrukcji i eliminuje ryzyko pomyłki montażowej na budowie (odwrócenie słupa o 180°).
  – Kiedy stosować? W typowych słupach ramowych budynków wielokondygnacyjnych. Słupy te są poddawane zmiennym momentom zginającym (wiatr wieje z lewej lub z prawej strony, kombinacje obciążeń stropów szachownicowych wywołują momenty dodatnie lub ujemne).
• Układ niesymetryczny (A_s1 ≠ A_s2):
  – Dlaczego? Jest znacznie bardziej ekonomiczny materiałowo w sytuacjach, gdy siły działają tylko w jedną stronę. Pręt bardziej rozciągany lub mniej ściskany otrzymuje duże pole powierzchni A_s1}, a krawędź przeciwna – jedynie zbrojenie minimalne lub mniejsze A_s2.
  – Kiedy stosować? Słupy hal uprzemysłowionych z jednostronnym ramieniem suwnicy, słupy estakad poddane trwałemu parciu gruntu lub parciu wody, łuki mostowe oraz ściany oporowe, gdzie zwrot momentu zginającego jest zdefiniowany geometrycznie i niezmienny w całym cyklu życia konstrukcji.

70. Zasady konstruowania strzemion w elementach ściskanych / słupach

Szczegółowe wytyczne konstrukcyjne (zgodnie z EC2):

1. Średnica strzemion: Musi wynosić co najmniej 6 mm lub jedną czwartą maksymalnej średnicy prętów podłużnych. Jeśli w słupie główne pręty to Ø28, strzemiona muszą mieć średnicę co najmniej 28/4 = 7 mm ⇒ stosuje się Ø8.
2. Maksymalny rozstaw podłużny (w strefie środkowej słupa): Nie może przekraczać najmniejszej z trzech wartości:
   • 20 · Ø_podł,min (dwudziestokrotność średnicy najcieńszego pręta podłużnego).
   • b (mniejszy wymiar poprzeczny przekroju słupa).
   • Absolutny limit konstrukcyjny **400 mm**.
3. Zagęszczanie strzemion (Strefy krytyczne): Rozstaw należy zmniejszyć o współczynnik **0,6** (zagęszczenie o 40%) na wysokości równej większemu wymiarowi przekroju słupa powyżej stropu i poniżej rygla (strefy węzłowe). Ponadto zagęszczenie to jest obligatoryjne w miejscach połączeń prętów na zakład.
4. Zabezpieczenie poprzeczne prętów: Każdy pręt narożny oraz pręty pośrednie słupa muszą być skutecznie uwięzione przez zagięcia strzemienia. Żaden pręt podłużny nie może znajdować się w odległości większej niż 150 mm w świetle od pręta ujętego w naroże strzemienia – w przeciwnym razie należy wprowadzić dodatkowe szpilki lub strzemiona wewnętrzne.

71. Kiedy strzemiona powinny być inne niż pojedyncze wg Polskiej Normy z 2002 roku?

Pełna analiza akademicka: Stara norma polska podchodziła bardzo rygorystycznie do geometrycznego uwięzienia prętów. Zgodnie z jej zapisami, pojedyncze strzemię dwucięte (obwodowe) przestało być wystarczające w następujących sytuacjach:

• Konstrukcja słupów (elementy ściskane): Jeśli w przekroju poprzecznym słupa liczba prętów podłużnych wzdłuż jednego boku była większa niż 3 (czyli łącznie więcej niż 4 pręty w przekroju czworokątnym), pręty pośrednie musiały być objęte dodatkowymi strzemionami wewnętrznymi lub szpilkami, chyba że ich odległość od pręta narożnego ujętego w węzeł strzemienia nie przekraczała 150 mm.
• Konstrukcja belek (szerokie przekroje): Przy szerokości środnika b_w > 400 mm pojedyncze ramiona strzemion zewnętrznych znajdowały się zbyt daleko od środka belki, co uniemożliwiało poprawną pracę kratownicy przestrzennej na ścinanie. Wprowadzano wtedy strzemiona 4-cięte.
• Zabezpieczenie przed wyboczeniem stali: W strefach ściskanych belek (np. nad podporami belek ciągłych), gdzie zbrojenie ściskane A_s2} było uwzględniane obliczeniowo w nośności, pręty te należało traktować jak w słupie – gęsto spinać strzemionami wielokrotnymi, aby zapobiec ich lokalnemu wysadzeniu (wyboczeniu) z otuliny betonowej pod wpływem dużych naprężeń ściskających.

72. Jakie są przypadki obliczeniowe w analizie elementów rozciąganych?

Pełna analiza akademicka: Przypadki te determinują, czy w przekroju pojawia się strefa ściskana betonu:

1. Czyste rozciąganie osiowe: Brak momentu zginającego (M_Ed=0). Cały przekrój betonowy ulega równomiernemu wydłużeniu. Beton bardzo szybko ulega zarysowaniu i całkowicie wyłącza się z pracy. Całość siły N_Ed przejmuje stal.
2. Rozciąganie na małym mimośrodzie: Występuje, gdy siła rozciągająca działa na mimośrodzie e₀ = M_Ed/N_Ed, ale linia jej działania nie wychodzi poza przestrzeń rozpiętą między środkami ciężkości zbrojenia górnego i dolnego. **Cały przekrój jest rozciągany**, ale niesymetrycznie. Obie warstwy stali (A_s1} i A_s2}) są rozciągane, a beton nie pracuje w ogóle.
3. Rozciąganie na dużym mimośrodzie: Występuje, gdy siła rozciągająca działa daleko poza prętami zbrojenia. Generuje to tak duży moment zginający, że pomimo obecności siły rozciągającej, element zachowuje się jak zginany – w przekroju wydziela się **strefa ściskana betonu** oraz strefa silnie rozciągana.

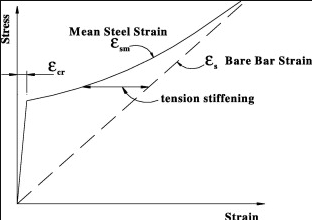

73. Czy istnieją wytyczne EC2 dotyczące wymagania minimalnego pola zbrojenia elementów rozciąganych?

Pełna analiza akademicka: W odróżnieniu od belek zginanych, gdzie limit minimalny podawany jest często stałym wskaźnikiem (np. 0.26 f_ctm/f_yk), w elementach rozciąganych (takich jak ściągi łuków, ściany silosów, zbiorniki) zbrojenie minimalne wynika bezpośrednio z warunku przeniesienia sił z pękającego betonu na stal bez przekroczenia granicy plastyczności stali:

Gdzie poszczególne parametry oznaczają:

• A_ct – pole powierzchni strefy rozciąganej przekroju tuż przed powstaniem rysy (przy czystym rozciąganiu jest to pełne pole przekroju betonu A_c).
• f_ct,eff} – efektywna wytrzymałość betonu na rozciąganie w momencie, gdy można spodziewać się pierwszych rys (najczęściej przyjmuje się f_ctm).
• σ_s – maksymalne dopuszczalne naprężenie w stali bezpośrednio po zarysowaniu (dla zapewnienia SGN przyjmuje się granicę plastyczności f_yk).
• k – współczynnik uwzględniający wpływ nierównomiernych naprężeń własnych (z reguły k = 1,0 lub 0,65).
• k_c – współczynnik uwzględniający rozkład naprężeń w przekroju przed zarysowaniem (dla czystego rozciągania k_c = 1,0).

74. Jakie przypadki mimośrodu możemy rozpatrywać w konstrukcjach rozciąganych i jak je rozróżnić?

Kryterium analityczne i mechaniczne rozróżnienia:

• Mały mimośród (Przekrój w całości rozciągany):
  – Geometria: Mimośród początkowy e₀ = M_Ed/N_Ed jest mniejszy niż odległość od osi ciężkości betonu do prętów zbrojenia (e₀ ≤ z_s / 2 przy zbrojeniu symetrycznym).
  – Mechanika: Wypadkowa siła rozciąga element w taki sposób, że profil odkształceń w całym przekroju leży po stronie wartości dodatnich (wydłużeń). Brak strefy ściskanej betonu. Cała nośność zależy od sumarycznej powierzchni obu warstw stali.
• Duży mimośród (Przekrój zginany z rozciąganiem):
  – Geometria: Siła działa na zewnątrz prętów. Mimośród e₀ jest duży, co oznacza przewagę momentu zginającego nad siłą podłużną.
  – Mechanika: Mimo parcia rozciągającego, element wygina się na tyle mocno, że po stronie siły włókna betonowe ulegają gwałtownemu skróceniu (ściskaniu). Pojawia się strefa ściskana betonu o wysokości x, a stan graniczny wyznacza się analogicznie do belek (porównując względną wysokość strefy ściskanej ξ = x/d z wartością graniczną ξ_lim).

75. W jaki sposób zmienia się "nazewnictwo" zbrojenia w zależności od przypadku obliczeniowego (w przypadku ściskania i rozciągania)?

Szczegółowa systematyka normowa:

• Przypadek ŚCISKANIA MIMOŚRODOWEGO (Słupy) i ZGINANIA (Belki):
  – A_s1: Pręty zlokalizowane przy krawędzi, która na skutek działania momentu M jest odciągana (rozciągana) lub w słupach słabo zgiętych – ściskana w mniejszym stopniu. To zbrojenie główne, które ma zapobiec pękaniu elementu.
  – A_s2: Pręty umieszczone w strefie maksymalnego skrócenia betonu. Wspomagają one beton w przenoszeniu sił miażdżących (zbrojenie ściskane).
• Przypadek ROZCIĄGANIA MIMOŚRODOWEGO:
  – przy dużym mimośrodzie nazewnictwo pozostaje identyczne jak przy zginaniu (bo wydziela się strefa ściskana betonu przy zbrojeniu A_s2).
  – przy małym mimośrodzie, ponieważ cała matryca betonowa odpada z pracy, oba zbrojenia pracują na rozciąganie. Pręt A_s1 przejmuje lwią część siły rozciągającej, stąd nazywany jest zbrojeniem silniej rozciąganym, a pręt A_s2 – zbrojeniem słabiej rozciąganym.

76. W jaki sposób wyznaczyć zbrojenie w elemencie rozciąganym osiowo?

Algorytm obliczeniowy krok po kroku:

1. Określenie siły podłużnej: Z kombinatoryki obciążeń SGN wyznacza się maksymalną osiową siłę rozciągającą N_Ed.
2. Obliczenie wymaganego pola stali: Ponieważ beton po zarysowaniu staje się jedynie osłoną antykorozyjną, równanie równowagi sił podłużnych redukuje się do postaci:

   N_Ed ≤ N_Rd = A_s,tot · f_yd ⇒ A_s,tot ≥ N_Ed / f_yd

3. Kontrola warunku zbrojenia minimalnego: Sprawdza się, czy wyznaczone A_s,tot jest większe lub równe wartości A_s,min wyznaczonej z warunku kontroli zarysowania (patrz pytanie 73).
4. Konstruowanie przekroju: Dobiera się liczbę i średnicę prętów. Ze względu na konieczność uniknięcia niezamierzonych mimośrodów lokalnych, zbrojenie musi być rozłożone idealnie symetrycznie względem osi ciężkości przekroju (np. 4 pręty w narożach lub równomierny układ kołowy).

77. Czy w przypadku przekroju prostokątnego możemy dokładnie oszacować naprężenia od momentu skręcającego?

Ujęcie mechaniczne i normowe:

• Teoria sprężystości: W przeciwieństwie do przekrojów kołowych, gdzie naprężenia tnące rosną liniowo wraz z promieniem (τ = T · r / I₀), w prostokącie naprężenia w samych narożach są równe zero, a maksima występują w środkach dłuższych boków. Maksymalne sprężyste naprężenie określa wzór empiryczny: τ_max = T_t / (α · b² · h), gdzie α jest współczynnikiem zależnym od relacji h/b.
• Podejście Eurokodu 2 (Model plastyczny): Ponieważ beton po zarysowaniu drastycznie zmienia swoją strukturę, EC2 odrzuca skomplikowaną teorię sprężystego skręcania prostokąta. Zakłada się, że rdzeń betonowy i tak nie bierze udziału w przenoszeniu skręcania, a moment T_Ed jest równoważony przez strumień ścinania krążący w obwodowej warstwie o efektywnej grubości t_ef. Dzięki temu naprężenia tnące można prosto i precyzyjnie oszacować wzorem:

  τ_t,Ed = T_Ed / (2 · A_k · t_ef)

78. Jak traktujemy przekroje złożone w przypadku konieczności wyznaczenia charakterystyk przy skręcaniu?

Procedura inżynierska według Eurokodu 2:

1. Podział geometryczny: Przekrój złożony dzieli się na oddzielne, niejednorodne kształty geometryczne (np. belkę teową rozdziela się na poziomy płaski rygiel-półkę oraz pionowy środnik). Podziału dokonuje się tak, aby zmaksymalizować pole powierzchni wydzielonych części.
2. Obliczenie sztywności skrętnych: Dla każdego i-tego prostokąta wyznacza się jego umowny moment bezwładności na skręcanie I_ti.
3. Podział momentu skręcającego: Moment T_Ed dystrybuuje się na poszczególne elementy według zasady:

   T_Ed,i = T_Ed · I_ti / ∑ I_ti

4. Weryfikacja nośności: Dla każdego podprzekroju buduje się osobny, zamknięty obwód ścianki efektywnej o polu A_k,i i grubości t_ef,i, dobierając dla niego dedykowane strzemiona obwodowe i pręty podłużne.

79. W jaki sposób ustalić efektywną grubość ścianki w przekrojach nieregularnych oraz skrzynkowych?

Szczegóły definicji normowej (EC2):

• A – całkowite pole powierzchni przekroju poprzecznego, liczone wraz z otworami w przypadku elementów skrzynkowych.
• u – obwód zewnętrzny tego przekroju.
• Warunki brzegowe: Wzór t_ef = A/u symuluje sytuację, w której skręcanie penetruje jedynie zewnętrzny obwód betonu. Jednak pręty zbrojenia podłużnego muszą fizycznie znajdować się wewnątrz tej wirtualnej ścianki. Stąd narzucony warunek: t_ef ≥ 2 · a_k (gdzie a_k to odległość od krawędzi do osi pręta). Z drugiej strony, t_ef nie powinno być przyjmowane jako większe niż fizyczna grubość ścianki w elementach z pustką w środku.

80. Jakie rodzaje nośności należy uwzględnić w przypadku elementów skręcanych?

Charakterystyka pracy destrukcyjnej: Skręcanie wywołuje w elemencie przestrzenny stan czystego ścinania, który generuje rysy śrubowe (helikoidalne) biegnące wokół belki pod kątem zbliżonym do 45°. Przeciwdziałanie zniszczeniu wymaga zamknięcia sił w trójwymiarowej kratownicy:

• 1. Nośność betonowa ściskana (T_Rd,max): Siły tnące wywołują ukośne ściskanie wirtualnych słupków betonowych uformowanych między rysami śrubowymi. Jeśli moment skręcający jest zbyt duży, beton ulega rozkruszeniu. Stan ten limituje wymiary przekroju poprzecznego belki i nie można go poprawić zwiększaniem ilości stali. Dodatkowo, przy jednoczesnym działaniu siły poprzecznej i skręcania, sprawdza się warunek interakcji: V_Ed/V_Rd,max + T_Ed/T_Rd,max ≤ 1,0.
• 2. Nośność strzemion (T_Rd,s): Każde ramię pionowe i poziome strzemienia przecina rysę helikoidalną. Strzemiona do skręcania muszą być zamknięte (zakańczane hakami 135° wokół prętów podłużnych), ponieważ strumień ścinania krąży po pełnym obwodzie.
• 3. Nośność prętów podłużnych (T_Rd,l): Przestrzenny rozkład sił skręcających dąży do rozepchnięcia i wydłużenia belki wzdłuż jej osi podłużnej. Aby powstrzymać ten mechanizm, oblicza się sumaryczne pole prętów podłużnych:

  ∑ A_l = T_Ed · u_k / (2 · A_k · f_yd) · cot θ

  które należy rozmieścić równomiernie wzdłuż ścianek, pamiętając, że w każdym narożniku musi znaleźć się minimum jeden pręt.

81. Jakie rodzaje zbrojenia należy zastosować w celu zabezpieczenia elementu na występowanie momentu skręcającego?

Pełna analiza akademicka: Zgodnie z modelem cienkościennego przekroju skrzynkowego (kratownicy przestrzennej de Saint-Venanta) Eurokodu 2, oba rodzaje zbrojenia pełnią odmienne funkcje mechaniczne:

• Strzemiona zamknięte: Stanowią pionowe i poziome więzy (krzyżulce rozciągane) dla ukośnie ściskanych słupków betonowych. Przejmują one obwodowy strumień ścinania (q = T_Ed / (2 · A_k)). Muszą być gęsto rozmieszczone, aby przeciąć helikoidalną linię rysy skręcającej.
• Pręty podłużne: Skręcanie wywołuje wypadkowe rozciąganie wzdłuż osi podłużnej pręta (efekt tendencji do wydłużania się skręcanej śruby). Pręty podłużne działają jak ściągi. Muszą być rozłożone tak, aby w każdym narożu strzemienia znalazł się minimum jeden pręt, a maksymalny rozstaw prętów na obwodzie ścianki efektywnej nie przekraczał 350 mm.

82. Co trzeba zapewnić w przypadku jednoczesnego występowania w elemencie skręcania i ścinania?

Pełna analiza akademicka i warunki normowe:

1. Warunek nośności betonu (krzyżulców): Ścinanie i skręcanie sumują się naprężeniowo w pasach bocznych. Eurokod 2 nakazuje weryfikację plastycznego warunku interakcji (kołowo-liniowego):

   T_Ed / T_Rd,max + V_Ed / V_Rd,max ≤ 1,0

   Dla przekrojów pełnych prostokątnych dopuszcza się również uproszczony warunek liniowy. Jeśli warunek nie jest spełniony, należy bezwzględnie powiększyć gabaryty przekroju lub podnieść klasę betonu.
2. Sumowanie zbrojenia poprzecznego: W zewnętrznych ramionach strzemion naprężenia od skręcania i ścinania działają w tym samym kierunku, potęgując wytężenie stali. Wymagane pole powierzchni strzemion na jednostkę długości (s) wynosi:

   (A_sw / s)_tot = (A_sw / s)_V + 2 · (A_st / s)_T

   Gdzie A_st to pole jednego ramienia strzemienia do skręcania, a A_sw to pole wszystkich ramion strzemion tnących.

83. Kiedy możemy uznać, że minimalne zbrojenie jest wystarczające (w kontekście skręcania)?

Pełna analiza akademicka: Jeśli moment skręcający wywołuje naprężenia tnące mniejsze niż wytrzymałość betonu na rozciąganie przy ścinaniu (f_ctd), przekrój pozostaje w fazie bez rys (Faza I sprężysta). Wtedy nośność czystego betonu chroni element przed destrukcją. Gdy ten warunek jest spełniony, nie wyznacza się zbrojenia ze wzorów kratownicowych, a jedynie zapewnia się, by strzemiona wymagane na ścinanie (V_Ed) spełniały ogólne kryteria zbrojenia minimalnego rygli:

ρ_w = A_sw / (s · b_w · sin α) ≥ ρ_w,min = 0,08 · √f_ck / f_yk

84. W jaki sposób należy kształtować strzemiona pracujące na skręcanie?

Szczegółowe wytyczne konstrukcyjne (zgodnie z EC2):

• Geometria zamknięcia: Strumień ścinania krąży w sposób ciągły wokół osi elementu. Przerwanie ciągłości strzemienia w którymkolwiek punkcie boku powoduje natychmiastowe rozplecenie kratownicy przestrzennej. Dlatego strzemiona wykonuje się jako jedno- lub wieloelementowe, ale połączone na pewne spoiny spawane lub zakłady o długości l_bd.
• Kotwienie końców pręta strzemienia: Końce muszą być odgięte do wnętrza ściskanego rdzenia betonowego. Standardem akademickim i wykonawczym jest stosowanie haków o kącie rozwarcia 135° z długością prostego odcinka min. 10 · ∅_w lub 70 mm. Zapobiega to gwałtownemu odskoczeniu otuliny i rozgięciu strzemienia po zarysowaniu elementu.

85. Czy zarysowanie może pojawić się tylko od oddziaływań zewnętrznych?

Mechanizm powstawania rys wewnętrznych:

• Skurcz i ograniczenie swobody: Podczas wysychania mieszanki betonowej objętość matrycy maleje. Jeśli element ma zablokowaną swobodę odkształceń (np. belka jest utwierdzona w sztywnych słupach lub ściana posadowiona na starym fundamencie), w betonie generują się potężne naprężenia rozciągające. Gdy przekroczą one f_ctm, powstają tzw. rysy skurczowe.
• Ciepło hydratacji: Wczesne zarysowania termiczne występują w elementach wielkogabarytowych (fundamenty płytowe, podpory mostowe). Środek elementu nagrzewa się od reakcji chemicznej cementu, a zewnętrzna powierzchnia szybko stygnie. Różnica temperatur generuje naprężenia rozciągające w strefie przypowierzchniowej.

86. Czy na podstawie rozkładu rys jesteśmy w stanie stwierdzić efektem czego są te rysy?

Morfologia rys a typy obciążeń:

• Rysy pionowe (w środku rozpiętości, od spodu belki): Świadczą jednoznacznie o przekroczeniu nośności na zginanie (momenty dodatnie). Biegną prostopadle do osi elementu, czyli wzdłuż trajektorii maksymalnych naprężeń normalnych.
• Rysy ukośne (pod kątem ok. 45° w strefach przywyporowych): Są efektem działania dużych sił poprzecznych (ścinania). Powstają w wyniku przekroczenia wytrzymałości betonu na główne rozciąganie ukośne.
• Rysy helikoidalne (śrubowe, przechodzące przez wszystkie cztery boki): Wynikają z dominacji momentu skręcającego. Tworzą spiralny wzór wokół osi podłużnej elementu.
• Rysy podłużne (wzdłuż prętów zbrojenia): Są objawem zaawansowanej korozji stali. Rdzewiejący pręt zwiększa swoją objętość (nawet kilkukrotnie), rozsadzając otulinę betonową od środka.

87. W jaki sposób zdefiniować rozwój zarysowania?

Charakterystyka etapów rozwoju zarysowania:

• 1. Faza formowania się rys (Crack formation stage): Rozpoczyna się w momencie, gdy naprężenia przekroczą f_ct,eff. Powstaje pierwsza rysa. W jej miejscu beton pęka, a naprężenia w nim spadają do zera – całość siły przejmuje stal. Na pewnej odległości od rysy (zwanej drogą transferu), poprzez siły przyczepności, beton ponownie "współpracuje" ze stalą. Gdy obciążenie rośnie, w miejscach pełnego transferu powstają kolejne, sąsiednie rysy.
• 2. Stan ustabilizowanego zarysowania (Stabilized cracking stage): Odległości między rysami stają się na tyle małe (poniżej podwojonej drogi transferu), że beton w żadnym punkcie między szczelinami nie jest już w stanie osiągnąć wytrzymałości na rozciąganie. Liczba rys osiąga swoje maksimum i nasycenie. Dalszy wzrost obciążenia (lub ugięcia elementu) nie generuje nowych pęknięć, a powoduje jedynie liniowe zwiększanie szerokości rozwarcia istniejących rys (w_k).

88. Które fazy pracy są wykorzystywane w SGU i dlaczego?

Zastosowanie i celowość faz w SGU:

• Faza I (Przekrój niespękany): Wykorzystywana do obliczania momentu rysującego oraz weryfikacji ugięć i naprężeń w elementach silnie sprężonych lub pracujących pod bardzo małym obciążeniem. Zakłada się tu pełną współpracę betonu rozciąganego i stali.
• Faza II (Przekrój zarysowany): Stanowi podstawę większości obliczeń SGU dla typowego żelbetu. Beton w strefie rozciąganej jest pomijany w geometrii przekroju, a analizuje się tzw. przekrój sprowadzony (złożony z betonu ściskanego i ekwiwalentu stali rozciąganej pomnożonej przez stosunek modułów α_e = E_s / E_cm). W tej fazie wyznacza się:
  – Szerokość rozwarcia rys (w_k): aby zapobiec korozji stali i zapewnić estetykę.
  – Ugięcia pręta (f): stosując interpolację krzywizn między Fazą I i II (wzór rygorystycznie uwzględniający pełzanie).

89. Jak został zdefiniowany moment rysujący dla przekrojów prostokątnych i dlaczego?

Uzasadnienie mechaniczne i modyfikacje:

• Teoretyczna podstawa (σ = M / W): Wskaźnik wytrzymałości dla sprężystego prostokąta wynosi W_c = (b · h²) / 6. Moment rysujący definiuje granicę, powyżej której element traci ciągłość strukturalną i przechodzi z Fazy I do Fazy II.
• Dlaczego stosuje się f_ctm,fl zamiast osiowego f_ctm? W warunkach czystego rozciągania osiowego zniszczenie betonu następuje gwałtownie przy niższej wartości naprężeń. Podczas zginania występuje gradient odkształceń (włókna bliżej osi obojętnej są mniej rozciągane i hamują szybką propagację mikropęknięć we włóknie skrajnym). Eurokod 2 uwzględnia to zjawisko, podwyższając wytrzymałość bazową współczynnikiem zależnym od wysokości belki:

  f_ctm,fl = max{ (1,6 - h/1000) · f_ctm ; f_ctm } (gdzie h podaje się w mm)

90. Na czym polega weryfikacja stanu granicznego zarysowania?

Ścieżki weryfikacji według Eurokodu 2:

1. Metoda uproszczona (bez bezpośredniego obliczania szerokości rys): Konstruktor upewnia się, że naprężenia w stali w Fazie II (σ_s) odpowiadają dopuszczalnym parametrom geometrycznym zapisanym w tabelach normowych. Kontroluje się albo maksymalną dopuszczalną średnicę pręta (φ_s^*) albo maksymalny rozstaw osiowy prętów podłużnych.
2. Metoda szczegółowa (obliczeniowa): Wyznacza się jawną wartość rysy ze wzoru:

   w_k = s_r,max · (ε_sm - ε_cm)

   Gdzie s_r,max to maksymalny rozstaw rys (zależny od otulenia c, średnic i stopnia zbrojenia efektywnego pasma betonu rozciąganego), a człon (ε_sm - ε_cm) reprezentuje względne średnie odkształcenie stali i betonu z uwzględnieniem zjawiska usztywnienia przy rozciąganiu.

91. Wytłumacz zjawisko TENSION STIFFENING.

Istota fizyczna i konsekwencje inżynierskie:

• Rozkład naprężeń na długości: Dokładnie w przekroju rysy, naprężenia w betonie wynoszą zero. Jednak w miarę oddalania się od szczeliny, pręt podłużny poprzez siły tarcia i zazębienia (przyczepność) ponownie "ciągnie" otaczający go beton, generując w nim naprężenia rozciągające. W połowie odległości między rysami naprężenie w betonie osiąga swoje lokalne maksimum.
• Wpływ na SGU: Dzięki temu, że beton między rysami "odciąża" stal, średnie wydłużenie pręta zbrojeniowego (ε_sm) jest mniejsze niż odkształcenie wyliczone lokalnie w samej rysie (ε_s2). Pominięcie efektu Tension Stiffening w obliczeniach prowadziłoby do drastycznego i nieuzasadnionego zawyżania obliczeniowych ugięć konstrukcji oraz przeszacowania szerokości rozwarcia szczelin.

92. W jaki sposób zdefiniowano średnią szerokość rozwarcia rys?

Pełna analiza akademicka i podłoże fizyczne:

Definicja ta opiera się na kinematyce odkształceń żelbetowego elementu rozciąganego lub zginanego w fazie ustabilizowanego zarysowania. Całkowite wydłużenie odcinka pręta o długości równej średniemu rozstawowi rys (s_rm) musi być równe sumie wydłużeń betonu oraz skumulowanej szerokości rozwarcia szczeliny.

Wzór definicyjny oraz jego składowe interpretuje się następująco:

w_m = s_rm · Δε_m = s_rm · (ε_sm - ε_cm)

• s_rm (Średni rozstaw rys): Średnia odległość geometryczna między sąsiednimi pęknięciami w stanie pełnego nasycenia rysami. Zależy głównie od grubości otulenia betonowego (c), przyczepności prętów, ich średnicy oraz efektywnego stopnia zbrojenia strefy rozciąganej.
• ε_sm (Średnie odkształcenie stali): Średnie wydłużenie prętów zbrojeniowych na długości s_rm. Jest ono mniejsze od odkształcenia w samej rysie z powodu zjawiska tension stiffening (współpracy betonu między rysami).
• ε_cm (Średnie odkształcenie betonu): Średnie wydłużenie włókien betonowych pomiędzy rysami, wywołane siłami przyczepności przekazywanymi z pręta. W samych przekrojach rys naprężenia w betonie maleją do zera, ale pomiędzy nimi beton wciąż ulega niewielkiemu rozciąganiu.

Przejście od wartości średniej do charakterystycznej (w_k):

Ponieważ proces powstawania rys w betonie ma charakter wysoce losowy (wynikający z heterogeniczności kruszywa, lokalnych wad strukturalnych i zmienności przyczepności), w inżynierskich obliczeniach SGU nie operuje się bezpośrednio wartością średnią w_m. Eurokod 2 wprowadza charakterystyczną szerokość rozwarcia rys (w_k), która odpowiada kwantylowi 95% (oznacza to, że tylko 5% rys w konstrukcji może mieć szerokość większą niż obliczona). Wyznacza się ją poprzez przemnożenie parametrów maksymalnych:

w_k = s_r,max · (ε_sm - ε_cm)

Gdzie maksymalny rozstaw rys przyjmuje się statystycznie jako s_r,max ≈ 1,7 · s_rm.

93. W jaki sposób można oszacować pole minimalnego przekroju zbrojenia ze względu na zarysowanie?

Wyjaśnienie składowych algorytmu:

• A_ct – pole powierzchni strefy rozciąganej przekroju w fazie bez rys (dla czystego rozciągania to A_c, dla zginania prostokąta to 0,5 · b · h).
• f_ct,eff – efektywna wytrzymałość betonu na rozciąganie w momencie, gdy można spodziewać się pierwszych rys (z reguły f_ctm).
• k – współczynnik uwzględniający wpływ niejednorodnych naprężeń własnych (od skurczu czy temperatury), redukujący umownie siłę rozciągającą dla dużych przekrojów (wartości od 0,65 do 1,0).
• k_c – współczynnik uwzględniający rozkład naprężeń w przekroju bezpośrednio przed zarysowaniem (równy 1,0 przy czystym rozciąganiu; dla zginania wynosi 0,4).
• σ_s – maksymalne dopuszczalne naprężenie w stali bezpośrednio po zarysowaniu, które dobiera się w zależności od wymaganej szerokości rysy (wartość graniczna to f_yk).

94. Czy odpowiednio definiując pole minimalnego przekroju zbrojenia ze względu na zarysowanie możemy ograniczyć wielkość rozwarcia rysy?

Mechanizm inżynierski:

Wzór na A_s,min ma naprężenie σ_s w mianowniku. Jeśli projektujemy element w agresywnym środowisku (gdzie w_max = 0,2 mm), zamiast pełnej wytrzymałości stali (np. 435 MPa) podstawiamy do wzoru zredukowaną wartość σ_s z tabel normowych EC2 (np. 200 MPa). Skutkuje to znacznym zwiększeniem wymaganego pola stali. Ponadto, aby skutecznie ograniczyć rozwartość rys, pole to powinno zostać zrealizowane za pomocą większej liczby prętów o mniejszej średnicy (zwiększa to obwód przyczepności i gęstość rys, zmniejszając ich szerokość).

95. Dlaczego należy analizować/kontrolować ugięcia konstrukcji i od czego te efekty zależą?

Kluczowe czynniki determinujące ugięcia:

• Sztywność giętna elementu (EI): Zależna od wymiarów przekroju poprzecznego (b, h), klasy betonu oraz obecności rys (sztywność przekroju zarysowanego potrafi spaść o 60–80% w stosunku do fazy monolitycznej).
• Geometria i schemat statyczny: Rozpiętość elementu l (ugięcie dla belki wolnopodpartej zależy od długości w potędze czwartej: l⁴) oraz warunki podparcia (wspornik, przegub, utwierdzenie).
• Czas trwania obciążenia: Obciążenia długotrwałe aktywują pełzanie betonu, co wielokrotnie zwiększa ugięcia w czasie.
• Stopień zbrojenia (ρ): Pręty podłużne nie tylko ograniczają rozwój rys, ale zbrojenie ściskane redukuje deformacje wywołane pełzaniem i skurczem.

96. Co decyduje o tym, że analizujemy ugięcia elementu jako układu zarysowanego lub niezarysowanego?

Zasada mechaniczna:

• Jeśli M_Ed,ser ≤ M_cr w każdym punkcie pręta ⇒ Element traktujemy jako niezarysowany w całości (Faza I). Do obliczeń ugięć przyjmuje się sztywność opartą na pełnym przekroju betonowym (ewentualnie sprowadzonym).
• Jeśli M_Ed,ser > M_cr choćby lokalnie (np. nad podporą lub w środku rozpiętości) ⇒ Element uznaje się za zarysowany. Ponieważ realna belka żelbetowa nie jest zarysowana jednolicie na całej długości, Eurokod 2 nakazuje obliczanie ugięcia końcowego za pomocą interpolacji statystycznej (patrz pytanie 98).

97. Czy możliwa jest sytuacja, że element należy analizować jako zarysowany, gdy wartość sił wewnętrznych od obciążeń długotrwałych wskazują na nieprzekroczenie wielkości momentu rysującego (wytłumaczyć dlaczego)?

Drugi powód fizyczny (Spadek M_cr w czasie):

Na skutek stale postępującego skurczu betonu, w elemencie z zablokowaną swobodą odkształceń rodzą się wewnętrzne naprężenia rozciągające. Te naprężenia „konsumują” część wytrzymałości betonu na rozciąganie. W efekcie, efektywny moment rysujący M_cr,eff maleje w czasie. Element może więc ulec zarysowaniu pod stałym obciążeniem długotrwałym, które na początku eksploatacji wydawało się mniejsze od pierwotnego momentu rysującego.

98. Napisz i wytłumacz wzór ogólny do wyznaczania wielkości ugięć.

Wyjaśnienie parametrów wzoru:

α = ζ · α_II + (1 - ζ) · α_I

• α: Finalny parametr deformacji (może to być ugięcie f lub bezpośrednio krzywizna przekroju 1/r).
• α_I: Ugięcie (lub krzywizna) obliczone przy założeniu, że cały element jest idealnie monolityczny i niezarysowany (Faza I).
• α_II: Ugięcie (lub krzywizna) obliczone przy założeniu, że cały element jest w pełni zarysowany (Faza II, beton rozciągany całkowicie pominięty).
• ζ (Współczynnik dystrybucji / podziału): Parametr uwzględniający usztywnienie przy rozciąganiu (tension stiffening). Wyraża się wzorem:

  ζ = 1 - β · (M_cr / M)²

  Gdzie M to aktualny moment działający, a β to współczynnik charakteru obciążenia (β = 1,0 dla jednorazowego obciążenia krótkotrwałego, β = 0,5 dla obciążeń długotrwałych lub wielokrotnie powtarzalnych). Dla elementów niezarysowanych przyjmuje się formalnie ζ = 0.

99. Jaka jest różnica pomiędzy sztywnością od obciążeń krótkotrwałych, a długotrwałych?

Porównanie mechaniczne:

• Sztywność krótkotrwała (Działanie natychmiastowe): Odpowiada za reakcję konstrukcji w momencie przyłożenia siły (np. wejście ludzi, uderzenie wiatru). Beton reaguje czysto sprężyście. Odkształcenia zależą wyłącznie od pierwotnej geometrii i nominalnego modułu E_cm.
• Sztywność długotrwała (Działanie wieloletnie): Odpowiada za deformacje od ciężaru własnego i stałych warstw wykończeniowych. Pod stałym naciskiem struktura żelu cementowego ulega powolnemu, nieodwracalnemu przegrupowaniu (płynie). Aby to opisać, umownie zmniejsza się sztywność samego betonu przy użyciu parametru φ(t, t₀), co prowadzi do proporcjonalnego narastania ugięć w czasie mimo stałej wartości siły.

100. Czy w analizie ugięć należy uwzględniać wpływ skurczu i jakie ma to znaczenie?

Mechanizm fizyczny:

Gdyby beton kurczył się swobodnie i nie był zbrojony, element po prostu skróciłby się liniowo. Jednak pręty zbrojenia podłużnego stawiają opór kurczącemu się betonowi (stal nie ulega skurczowi wysychaniowemu). Ponieważ na dole belki (strefa rozciągana) stali jest znacznie więcej niż na górze, dolne włókna betonu są mocniej blokowane przed skracaniem niż włókna górne. Górna część belki skraca się więc silniej niż dolna, co z czystej relacji geometrycznej wymusza powstanie krzywizny i wygięcie belki ku dołowi, nawet bez przyłożenia jakichkolwiek sił zewnętrznych.

101. Od czego zależą graniczne wartości rozwarcia rys oraz ugięć?

Kryteria doboru limitów normowych:

• Dla zarysowania (w_max): W suchym wnętrzu budynku (klasa XC1) limit wynosi zwykle 0,4 mm. W środowiskach wilgotnych lub narażonych na chlorki (XC3, XD1) limit zaostrza się do 0,3 mm lub nawet 0,2 mm dla elementów sprężonych, aby fizycznie zminimalizować penetrację tlenu i wilgoci do stali.
• Dla ugięć (f_max): Podstawowy limit inżynierski dla typowych belek i stropów to l / 250 (zapewnienie ogólnej estetyki i braku wrażenia uginania się stropu). Jednak dla ugięć powstałych po wzniesieniu ścianek działowych, limit zaostrza się najczęściej do l / 500, aby ugniatający się strop nie doprowadził do popękania cegieł, zniszczenia okładzin lub wygięcia ram stolarki otworowej.

102. Na czym polega uproszczone sprawdzanie stanu granicznego ugięć?

Zasada działania metody:

Eurokod 2 zakłada, że jeśli belka lub płyta ma odpowiednio dużą wysokość w stosunku do swojej rozpiętości, to jej sztywność jest na tyle wysoka, że ugięcia graniczne (l / 250) nie zostaną przekroczone pod typowymi obciążeniami budowlanymi. Projektant wyznacza (l / d)_lim biorąc pod uwagę czy element jest belką wolnopodpartą, skrajnym przęsłem belki ciągłej, czy wspornikiem, a także uwzględnia stopień zbrojenia ρ. Jeśli l / d ≤ (l / d)_lim, stan graniczny uznaje się za spełniony automatycznie bez dalszych analiz.

103. Na czym polega uproszczone sprawdzanie stanu granicznego zarysowania?

Zasada działania metody:

1. Konstruktor oblicza naprężenia w stali σ_s w przekroju zarysowanym od kombinacji obciążeń serwisyjnych (najczęściej opartej na relacji momentu działającego do wymaganego zbrojenia SGN).
2. Dla zadanej wartości w_max (np. 0,3 mm) odczytuje się z tabel normowych EC2:
   – Albo graniczną średnicę pręta (np. dla σ_s = 280 MPa pręty nie mogą być grubsze niż 12 mm).
   – Albo graniczny rozstaw prętów w rzędzie (np. pręty nie mogą być rzadziej niż co 150 mm).
3. Jeśli warunki konstrukcyjne z tabel są zachowane, przyjmuje się, że rzeczywista rysa nie przekroczy założonego limitu w_max.
